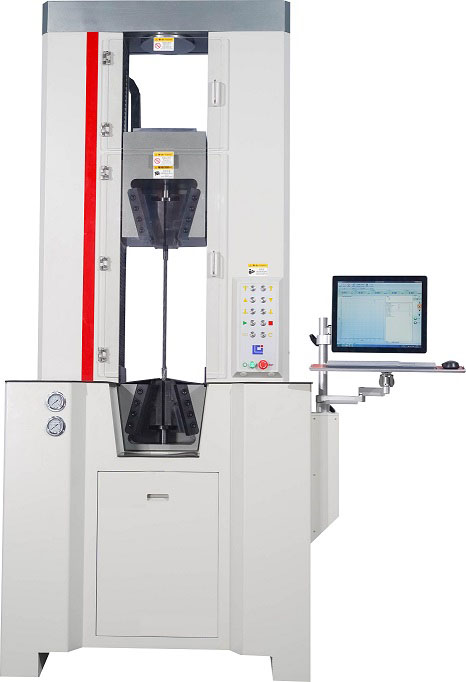

產品中心LCG系列微機控制電液伺服鋼絞線試驗機
主要特點:
高效靜音，減振降噪一體化設計
--特別適用于對設備噪聲和振動有要求的用戶
；--設備配置減震結構
，無需地基基礎，平整擺放即可（1、2、3樓都可以擺放）；--主機與油源控制柜一體化設計，大幅減少試驗機占用空間要求；
采用人機工程學操作設計，上壓下拉結構；
--適用對于鋼筋、試棒等拉伸試驗頻繁用戶；
多功能按鍵面板設計，操作簡便；
--配置日常基本操控按鈕，簡化了對計算機操控的依賴性；
主機自帶升降功能（降低后高度2100mm），方便搬運移動；
配置高精度負荷傳感器，0.5級試驗測控精度設計；
220V常規家用電電壓要求，配置伺服油泵控制方式。
--保證設備的節能環保使用要求，節能特性?xún)?yōu)越；
產品簡介：
本機主要用于金屬、非金屬材料進行拉伸、壓縮、彎曲、剪切等力學性能試驗和分析研究，滿足GB/T 228-2010《金屬材料 室溫拉伸試驗方法》、GB 1499.2-2018《鋼筋混凝土用鋼第二部分熱軋帶肋鋼筋》
、GB 1499.1-2017《鋼筋混凝土用熱軋光圓鋼筋》、JGJ 107-2010 《鋼筋機械連接技術規程》、JGJ/T 27-2014《鋼筋焊接接頭試驗方法標準》、GB/T5224-2014《預應力混凝土用鋼絞線》等要求。本機采用雙大行程千斤頂對稱加載、上壓下拉加載結構；采用了采用公司自主研發的伺服泵控技術加載方式；本機采用直接用大行程千斤頂試驗空間調整結構，兩立柱導向結構，具有穩定性好、控制精度高、超靜音、無振動等特點。測量和控制單元采用高精度傳感器和進口電子元器件組成試驗機的測控系統，通過以太網與PC機進行通訊，具有試驗過程數據和曲線動態顯示，試驗數據編輯，曲線瀏覽、局部放大、迭加對比等功能，能自動求取最大力、抗拉強度、屈服強度、非比例延伸強度、彈性模量、斷后延伸率等參數，并能打印出完整的試驗報告。功能特點：
- 試驗機主體結構由底座、下鉗口座、上鉗口座、上橫梁、千斤頂、負荷傳感器、立柱等零部件組成。
- 試驗機底座上安裝有油箱、控制閥組、強電箱和儲物箱等部件，設備方便維修并且有很高的一體化結構；
- 設備配置了強力減震結構
，可以保證在設備在拉伸試驗式樣拉斷后無振動，設備無需安裝設備基礎進行固定。試驗機設計在可靠
、美觀、便捷、安全方面有充分考慮。試驗機鉗口部位加裝襯板設計結構
，替代鉗口底座磨損，保證鉗口座關鍵部位不磨損，大大延長試驗機只用壽命；24V低壓手控盒點動操作控制下橫梁升降、液壓鉗口松緊
，試驗空間調整方便、快捷，控制靈活、安全；平臺上方配置高韌性防護網，在試驗空間與操作者之間形成隔離
，能夠有效保證操作者安全；光杠表面鍍鉻拋光，美觀、防銹；- 主要技術參數：
序號
規格型號
LCG-600
LCG-1000
1
zui大試驗力(kN)
600
1000
2
力、位移
、變形測量范圍1%-100%FS
3
力
、位移、變形分辨率1/300000FS
4
力
、位移、變形示值準確度≤±0.5%
5
力等速率控制范圍（FS/s）
0.01%～3% FS
6
等速位移控制范圍（mm/min）
0.5～400
0.5～350
7
應變等速率控制范圍（/s）
0.00003-0.0005
8
速度控制精度
≤±2%設定值
9
zui大上升速度（mm/min）
350
250
10
zui大下降速度（mm/min）
700
650
11
拉伸試驗空間
100-1000
200-1000
12
壓縮試驗空間
10-910
10-810
13
拉伸試樣夾緊方式
液壓
14
扁試樣夾持厚度
0-20
0-30
15
圓試樣夾持直徑
￠13-￠40
￠16-￠60
16
兩側支柱間距
375
375
17
整機電壓
AC220V±10%
18
電機功率(kW)
3
3
19
主機長寬外形尺寸
1040×770
1250×880
20
主機高度
3000
3200
21
主機重量
2300
2900
- 產品配置
序號
名稱
內 容
數量
備注
1
主機
wan能機主機、帶液壓鉗口
1臺
2
控制器
電液伺服wan能試驗機測控系統
1套
3
伺服油源
交流伺服泵站
、伺服及換向閥組1套
4
負荷傳感器
柱式高精度
1只
5
位移傳感器
1000mm拉線式位移傳感器
1只
6
變形傳感器
YYU-50電子引伸計
、YYU-500電子引伸計各1只
7
拉伸附具
標配3付鉗口（1平2圓）
鋼絞線拉伸夾具
3副
1副
8
壓縮壓盤
上下壓板
1副
9
測控軟件
電液伺服wan能試驗機測控軟件
1套
10
計算機
工業觸摸屏電腦
、配置計算機安裝架1臺
11
吸塵器
配套wan能機清理垃圾使用
1套
12
隨機附件
隨機工具包、文件（合格證
、說明書等）1套
- 設備配置了強力減震結構
