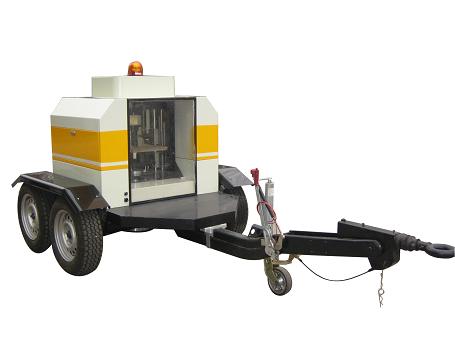

HBL520型全自動落錘式彎沉儀（FWD）簡介
HBL520型FWD測量精度高、穩定性好、自動化程度高、操作簡單、使用方便,而且HBL520型FWD與貝克曼梁有很好的相關性，可廣泛應用于公路管理、施工、養護、監理、教學及科研等單位。
HBL520型FWD具有以下特征
1、舍棄了原有的液壓提錘方式 。采用“電動缸＋自動抓錘裝置”來實現自動提錘，自動落錘 。操作簡單 ，易于維護，測量速度快 ，一分鐘左右即可完成一點三次測量 。
2、控制系統以可編程邏輯控制器（PLC）為核心，配合霍爾傳感器 、行程開關和繼電器來實現整個系統的全自動控制，系統穩定可靠 ，安全性能高 。
3、 測量系統采用高精度USB總線的數據采集卡，最高采用頻率可達200KHz。測量精度高 、重復性好 。
4、彎沉傳感器及其信號處理是整個測量系統中最重要的部分。 HBL520型FWD在原有地震傳感器基礎上 ，增加了一套獨特的低頻校正電路，使其輸出特性的固有頻率降為原地震傳感器的 1/20～ 1/40。通過這種方法傳感器頻率特性的線性范圍最低可達 0.5Hz或更低 。
5、拖車采用進口原裝底盤，穩定可靠 ，減震性能好,最大行走時速達到12 0km/h。配備左右尾燈（包括轉彎燈 、行駛燈 、停止燈）、閃光警燈和警示標志牌等 ，操作安全性高 。
6、系統采用全自動智能控制，可在牽引車上進行全部操作 ，從而大大減輕了測試人員的勞動強度。
7 、軟件采用圖形化用戶界面 ，形象直觀 ，操作簡單，功能強大 ，可實現 彎沉儀、貝克曼梁測量數據的線性擬合和指數擬合。
8、 電源電池采用高性能UPS蓄電池，可配帶高效充電機和發電機。連續使用時間可在48小時以上 。
主要技術指標
|
拖 車
|
長×寬×高
|
4（含掛鉤）×1.6×1.5
|
|
重量
|
500Kg
|
|
輪軸數
|
2
|
|
最大行走速度
|
120km/h
|
|
荷載特性
|
荷載范圍
|
10-60kN(可擴展到100kN)
|
|
荷載脈沖
|
20-30ms
|
|
荷載脈沖形狀
|
半正弦波
|
|
荷載傳感器
|
荷載傳感器線性
|
0.02%
|
|
荷載傳感器分辨率
|
0.1kN
|
|
承載板直徑
|
300mm
|
|
彎沉傳感器
|
傳感器類型
|
地震檢波傳感器
|
|
傳感器個數
|
1個
|
|
傳感器精度
|
<±2%
|
|
傳感器分辨率
|
1um
|
|
傳感器量程
|
±2.5mm
|
|
溫度傳感器
|
傳感器類型
|
Pt100
|
|
個數
|
1個
|
|
精度
|
<1%
|
|
分辨率
|
0.1℃
|
|
電源電池
|
類型
|
UPS蓄電池
|
|
電壓
|
24V
|
|
容量
|
100Ah
|
|
數據采集系統
|
A/D轉換分辨率
|
16Bit
|
|
最大采樣頻率
|
200KHz
|
|
通道數
|
32路單端/16路雙端模擬信號輸入
|
|
軟件
|
功能
|
|
|
環境條件
|
測試時的溫度范圍
|
0℃~45℃
|
|
運輸時的溫度范圍
|
-25℃~60℃
|
|
|
