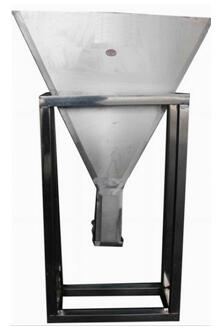

自密實混凝土抗離析性V型箱試驗儀(V型漏斗法)
執行標準《自密實混凝土應用技術規程》JGJ/T283-2012
用于測量自密實混凝土的粘稠性和抗離析性。適用于各個等級的自密實混凝土粘稠性能和抗離析性能的測定。
自密實混凝土V型漏斗符合下列要求：
1、V形漏斗的形狀和內部尺寸(如圖)，漏斗的容量約為10L，其內表面應經加工修整呈平滑狀。V形漏斗制作材料可用金屬，也可用塑料。在漏斗出料口的部分，應附設快速開啟且具有水密性的底蓋。漏斗上端邊緣的部位應加工平整，構造平滑。
2、支撐漏斗的臺架宜有調整裝置，應確保臺架的水平，且易于搬運。
3、應備有混凝土投料用容器(約5L容量，附有把手的塑料桶)、接料容器(約12L容量的水桶)、刮平混凝土頂面的平直刮刀、能準確量測至0.1s的秒表和濕布等。
新拌混凝土試樣，可按現行國家標準《普通混凝土拌合物性能試驗方法標準》GB 50080的相關規定制作。
自密實混凝土V型漏斗試驗方法應符合下列規定：
1、V型漏斗經清水沖洗干凈后置于臺架上，使其頂面呈水平，本體側為垂直狀態。應確保漏斗穩固。用擰過的濕布擦拭漏斗內表面，使其保持濕潤狀態。
2、在漏斗出口的下方，放置承接混凝土的接料容器。混凝土試樣填入漏斗前，應先行確認漏斗流出口的底蓋是否已經關閉 。
3、用混凝土投料用容器盛裝混凝土試樣，由漏斗的上端平穩地填入漏斗內至滿 。
4、用刮刀沿漏斗上端將混凝土的頂面刮平。
注：混凝土試樣約為10L左右 。
5、混凝土頂面刮平，待靜置1min后 ，將漏斗出料口的底蓋打開，用秒表測量自開蓋至漏斗內混凝.土全部流出的時間() ，精確至0.1s ，同時觀察并記錄混凝土是否有堵塞等狀況。
|
