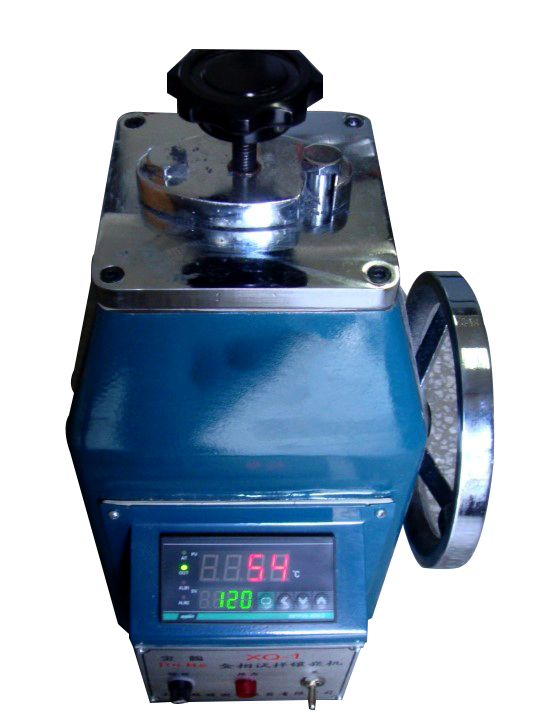

，通過數顯溫度儀控制加熱溫度，性能穩定，安全易用，是試樣鑲嵌的最佳設備。

二

、主要規格

試樣壓制規格：Φ22*15mm

，Φ30*15mm，Φ45*15mm

加熱器規格：  Φ22/Φ30mm：650W；Φ45mm：800W

外 形 尺 寸：  320*280*420mm

凈       重：  34kg

三

、結構概述

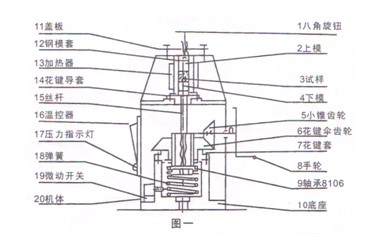

• 主要結構示意圖（圖一）

• 板面布置（圖二）
• 溫控器XMTF(H）—6301
  。

板面布置（圖三）。

     1——(PV)顯示器（紅）

。

 •  顯示測量值

。

• 根據儀表狀態顯示各類提示符。

2——(ALM)報警輸出燈（本產品不用）

。

3——(OUT)控制輸出燈

，工作輸出時亮（綠）。

4——(AT)自整定指示燈

，工作時閃爍（綠）。

5、6——溫度調整鍵

。

7——功能鍵

。

•  參數的調出，參數的修改確認

。

8——(SP)設定值顯示器（綠）

。

•  顯示設定溫度。

• 根據儀表狀態顯示各類參數
  。
