符合規范：
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
《鐵路工程基樁檢測技術規程》（TB 10218-2019）
《水運工程地基基礎試驗檢測技術規程》（JTS 237-2017）
《建筑基樁檢測技術規范》（JGJ 106-2014）
《廣東省標準建筑地基基礎檢測規范（DBJ/T 15-60-2019）
《深圳市建筑基樁檢測規程》（SJG09-2020）
《上海市建筑地基與基樁檢測技術規程》（DG/TJ08-218-2017）
《浙江省工程建設標準》（DB 33/T1127-2016）
應用領域：
Ø 高應變測樁
Ø 低應變（瞬態）測樁
主要特點：
行業內首創，采用一體屏 。在陽光下可視 ，效果優于新款手機 。目前行業內僅此一種 。
采用全疊加顯示方法。更形象的觀察信號的一致性，穩定性 。
低應變RS模式， PIT模式同一機操作 。
速度、位移、應力 、速度位移、凱斯曲線 ，分屏顯示 ，能夠清晰的看到每道信號的變化。
自動實現單擊，連擊 ，監視模式。實時監控應變傳感器的變形 。
最快可以達到120錘/分鐘的打樁監控。
現場可以實現Case法分析，顯示F-ZV曲線，行波曲線 。
采用24位高精度低噪聲ADC，ADC內置數字濾波器，高信噪比 、高可靠性、低噪音 。
采用電容觸摸屏，不用觸摸筆，操作更方便 ，更適應于操作員的習慣 。
數據采用，內存保存，存儲卡備份的保存方法 ，數據存儲海量，并且更安全可靠 。
鋁鎂合金機殼 ，進口接插件，整機強度更高 ，抗干擾性更強 。
內置鋰電池直流供電可工作8小時以上。
現場數據通過藍牙 ，對采集的數據進行實時上傳 。
|

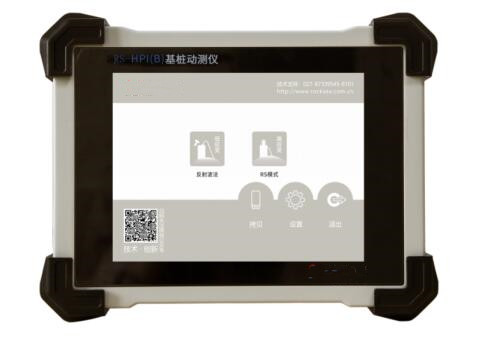

HPI(B)高低應變基樁動測儀
|
|
系統
|
WINCE 操作系統。A8工業級內核。
|
|
系統工作頻率1G，512M內存
|
|
采樣參數
|
通道數
|
6個(高應變加速度2個 |
|
AD位數
|
24 位
|
|
采樣間隔
|
1.6us-52428μs連續可調，0.8us步距
|
|
采樣長度
|
IK、2K
|
|
放大倍數
|
×1 |
|
觸發方式
|
通道觸發、穩態觸發
|
|
帶寬
|
高應變：
加速度：1Hz～10kHz（≤5%）、應變：0—5kHz（≤5%）
|
|
低應變：
加速度：1Hz～10kHz（≤2%）、速度：0—10kHz（≤2%)
|
|
采樣精度
|
±2%
|
|
系統噪聲
|
＜0.2mV(rms)
|
|
時間誤差
|
＜0.5%
|
|
幅值非線性度
|
＜10%
|
|
顯示特性
|
觸摸屏
|
電容式
|
|
尺寸
|
8.4英寸光學全貼合
|
|
分辨率
|
800×600
|
|
顯示模式
|
高對比度簡潔顯示
|
|
曲線對比
|
同框顯示自動對比
|
|
接口
|
存儲方式
|
內存存儲，存儲卡自動備份
|
|
輸出接口
|
雙USB、藍牙，U盤轉存
|
|
輸入接口
|
電容觸摸屏、標準USB 鍵盤鼠標
|
|
電源
|
內置電池
|
11.1V/7Ah充電鋰電池，可連續工作時間大于8 小時
|
|
外置電源
|
DC15V4A 充電器
|
|
規格參數
|
體積重量
|
255×190×50 (mm)，1.7Kg
|
|
工作環境
|
工作溫度
|
-10℃-50℃
|
|
工作濕度
|
＜90%
|
|
