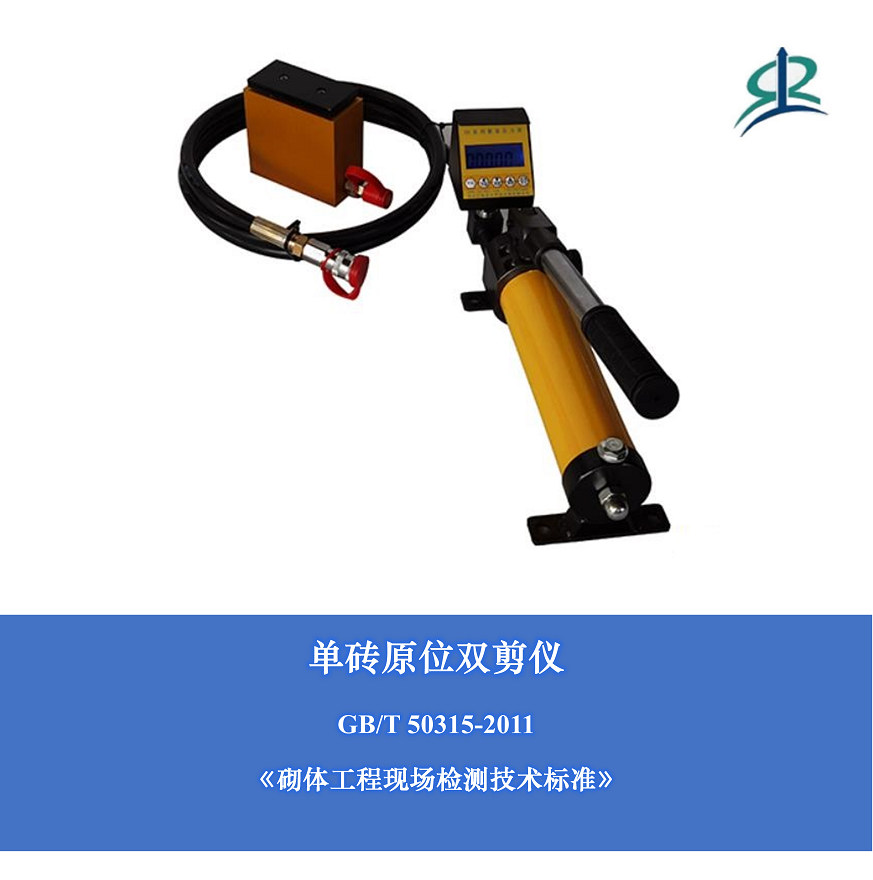

產品中心單磚原位雙剪儀
一、 用途和特點單磚原位雙剪儀是用于檢測建筑砌體抗剪強度的專用儀器。該儀器是一臺小型液壓裝置，通過活塞上升推動蓋板對砌塊產生作用力檢測砌體抗剪強度，使砌塊上下兩個面發生剪切，通過測定砌塊發生剪切時的力來計算砌體的抗剪強度，測試結果直觀性強，檢測部位局部破損。①.該儀器結構新穎，體積小巧，質量輕盈，操作方便。②.采用手動泵加荷油缸，操作簡單方便，互換性強。③.數字顯示壓力表，可直接讀出剪切力。二、主要技術參數額定推力（Kn） 75額定行程 20-25相對測量范圍（%） 20-80示值相對誤差（%） ±2外形尺寸 115×65×110質量 （Kg） 8三、結構特征及工作原理雙剪儀及其附件見圖1所示：
圖1、2所示，壓手動泵壓把，液壓油經油管一路與數字壓力表相通，另一路進入雙剪儀推動活塞上升，活塞推動蓋板對砌塊施加推力。隨著對砌塊推力的增大，砌塊上下兩面發生剪切，此時油壓迅速降低回零，在彈簧力作用下活塞回位。數字壓力表記錄下此時的壓力值，通過計算可求出砌體的抗剪強度。四、操作方法4.1．圖2所示，首先將砌塊相鄰一端的另一砌塊掏出，清除四周的灰縫，制備出安放主機的孔洞。其截面尺寸不得小于115mmX65mm，然后掏空并清除砌塊另一端的豎縫。4.2．砌塊兩端的灰縫應清理干凈。開鑿清理過程中，嚴謹擾動砌塊；如發現砌塊有明顯缺棱掉角或上下灰縫有明顯松動現象時，應舍棄該砌塊。被推砌塊的承壓面應平整，否則應用變砂輪等工具磨平。4.3．將雙剪儀主機放入開鑿好的孔洞中，使儀器的蓋板與砌塊的頂面重合，儀器軸線與砌塊軸線吻合，若開鑿孔洞過長，應在儀器尾部另加墊塊。4.4．壓動手動泵，使雙剪儀對砌塊均勻施加水平載荷，直至砌塊和砌體之間相對位移，砌塊達到破壞狀態。加荷的全過程宜為1-3min。4.5．記錄砌塊破壞時數字壓力表的讀數。根據此讀數可計算出灰縫面的抗剪強度。五、常規檢查1.檢查油量如活塞沒有完全縮回到缸體內時，應首先通過油管連接至手動泵，逆時針方向擰松泵體上的卸荷閥，使液壓缸中的液壓油排回到手動泵儲油筒中。擰開注油口蓋，檢查油量，如油不滿（儲油筒中應留有約1/5空間），可加注N32號耐磨液壓油。2.排氣液壓系統組裝好后，儲油筒、油管及液壓缸中?div id="jpandex" class="focus-wrap mb20 cf">；煊锌諝猓瑸槭挂簤合到y(tǒng)正常，這些空氣必須排掉。方法是擰松注油口蓋，以便儲油筒內空氣排出。將手動泵放在比液壓缸稍高的地方，順時針擰緊卸荷閥，壓手動泵，使液壓缸活塞伸出至zui大行程，再打開卸荷閥，使活塞縮回，連續幾次即可。
3.檢查數字壓力表按動數字壓力表的開關鍵,儀表開機顯示為零。如不為零可按清零鍵清零。若屏幕顯示峰值字樣，表示為峰值保持狀態。在該狀態下隨著壓力的變化儀表始終顯示zui大值。點動峰值鍵,顯示可以在峰值和實際壓力值之間轉換，當峰值顯示消失時，即為實際壓力值，在該狀態下顯示的壓力值跟隨壓力變化而變動。當顯示變暗或者背光變暗時,應及時打開壓力表后蓋，更換電池。因電池容量有限，每次測讀完畢應立即關斷電源，為延長電池使用壽命，該儀表具備15分鐘無操作自動斷電功能。【返回主目錄】
