符合標準：

LM-79-2008 固態照明產品的電氣和光度測量認定方法;

GB/T9468-2008 燈具分布光度測量的一般要求;

LB/T 001-2008 整體式LED 路燈的測量方法;

GB/T 24824-2009 普通照明用LED模塊測量方法;

GB/T7002-2008  投光照明燈具光度測試 ;

GB 50411-2019 建筑節能工程施工質量驗收標準12.2.2

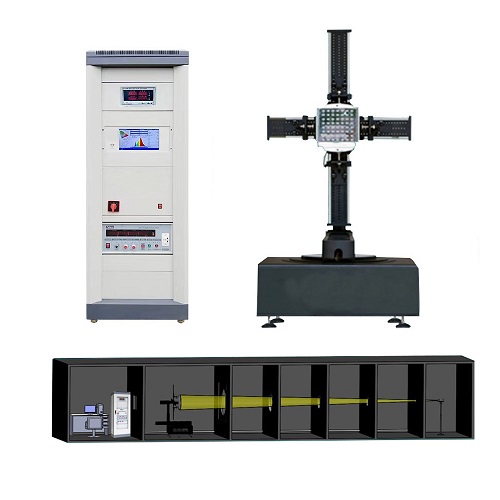

一、高精度分布光度計（配光曲線IES）綜合測試系統

產品名稱	產品型號	產品用途
分布光度計測試旋轉臺 采用精準高精度測試主機 精密伺服電機伺服驅動器 主機貴金屬導電滑環技術 精密激光便于對準裝燈具 強大中英文三維測控軟件 最核心主機電機質保5年	HAG1800S	主軸和燈具軸均可360度連續無回隙運轉測量 ；　 角度精度：0.1度 ；
光度探測器及高穩定度支架	標準	帶激光瞄準器裝置，可精確調整探測器位置和轉動中心位置 ；
燈具支架（根據燈具規格提供）	標準	根據燈具規格配備通用夾具
光通量標準燈	220V/200W	用于光度計測試系統的定標
數字電參數測量?jī)x (交直流通用)	HA104	用于測量交直流燈的功率
精密交流穩壓變頻測試電源	HA500	給被測燈具提供穩定的電源
標準機柜	19英寸	用于放置儀器 ，抗電磁干擾
系統軟件	標準	中英文







































1、高精度分布光度計技術參數

1. 主軸和燈具軸采用貴金屬光纖點刷結構的導電滑環
   ，可360度連續無回隙運轉測量無須為防止繞線而來回旋轉

   ，永不繞線；
2. 采用知名品牌的高轉速
   、高轉矩

   、低噪音、低振動的三相混合式步進電機

   ；
3. 垂直軸旋轉范圍：-180°～180°或0°～360°旋轉
   ；
4. 水平軸旋轉范圍：-180°～180°或0°～360°旋轉；
5. 角度精度：0.1 度
   ，分辨率：0.01度
   ；
6. 特殊的激光瞄準裝置，方便、準確地安裝測試燈具的位置
   ，完全使被測燈具中心與旋轉臺旋轉中心重合
   ；
7. 燈具最大尺寸：1.3米；（可根據實際情況定制）
8. 燈具最大重量：50kg(含夾具)
   ；
9. 燈具供電測量采用4線制：2路10A導電滑環用于供電
   ，2路2A用于測量電壓；

10

、轉臺控制線和燈具供電線長度：6米，特殊要求可加長；

• 光度參數：

1

、光度探頭精度：一級

2

、照度測量范圍：0.001Lx 至1×10⁵ Lx

3、角度精度：0.1 度

4

、燈具可繞垂直軸-180°～180°或0°～360°旋轉

5

、燈具可繞水平軸-180°～180°或0°～360°旋轉

6、燈具的電參數測量精度：0.5級



2

、數字電參數測量?jī)x（交直流通訊型）

技術特性：

四窗口顯示：電壓
