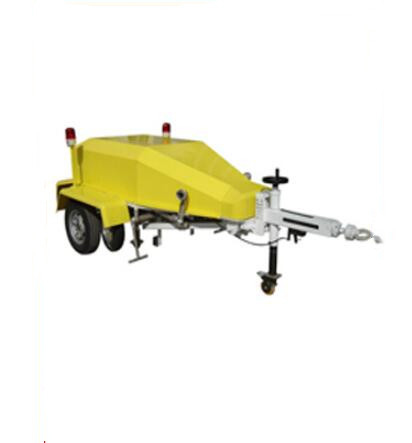

         自動連續摩擦系數測量設備（橫向力）



            自動連續摩擦系數測量設備（橫向力）






            產品說明





    用途：



          用于測定瀝青路面
      、機場道面或水泥混凝土路面的橫向力系數
      ，測試結果可作為竣工驗收或使用期評定路面抗滑性能的依據；并可為路面養護提供依據
      。（國內首創
      、自主知識產權）



性能和參數：



          測試速度： 低速為10公里/小時,高速時可達90公里/小時。



          工作溫度： -25℃～+60℃  濕度：15℃時為95%
      ；



          測量輪可對輪跡帶的路面摩擦系數進行測量
      ；



          摩擦測試胎（特別光滑型）: 0.7±0.035MPa
      ；



          距離測試輪： 分辨率±20mm；



          摩擦測試精度： 平均摩擦系數±0.01
    ，計算中保存數例為5
    、10、15
    、20任選
    。



          距離測試精度： ±0.1%加上輪胎磨耗（可依據距離改為樁號，且可修正）
    ；



          測試輪著地時的重量（左
    、右輪）： 77.56±1kg；



          精密的球形萬向節牽引掛鉤
    ，或傳統的環形掛鉤
    ；



          牽引鉤高度變化補償轉軸機構；



          路面傾斜補償轉軸機構
    ；



          破損路面輪壓快速穩定補償機構
    ；



          橫向力標定接口與機械構件；



          由汽車自身電源為供水系統及測量系統提供電源
    ；



          供電不需外加發電裝置
    ；



          PLC控制測量機構；



          無線數據傳輸
    ；



          windows操作系統
    ；



          監控圖像，實時顯示
    ；



          測試拖車尺寸：2×1.4×0.8（米）（長×寬×高）



          工作電壓：牽引車供電
    ，直流12V；



          整機重量：300kg
    。



軟件功能：



         1． 根據需要確定采用連續測定或斷續測定
    ，以及每公里測定的長度。選澤并設定“計算區間”
    ，即輸出一個測定數據的長度
    。標準的計算區間為20m，根據要求也可選擇5m或10m
    。



         2． 輸入所需的說明性預設數據
    ，如測試日期、路段編號
    、里程樁號等
    。



         3． 將車輛駛向測試路段，提前100～200m處降下測試輪
    。測定車的車速可根據公路等級的需要選擇
    。除特殊情況外
    ，標準車速為50km/h，測試過程中必須保持勻速
    。



         4． 進入測試段后
    ，按開始鍵，開始測試
    。在顯示器上監視測試運行變化情況
    ，檢查速度、距離有無反常波動
    ，當需要標明特征（如橋位
    、路面變化等）時
    ，操作功能鍵插入到數據流中
    ，整公里里程樁上也做相應的記錄。



         5． 測試路段名稱及樁號
    、公路等級
    、測試日期
    、天氣情況，路面在潮濕狀態下的路表溫度
    ，描述路面結構類型及外觀等
    。



         6． 測試過程中交叉口、轉彎等特殊路段及里程樁號的記錄
    。



         7． 數據處理打印結果
    ，包括各測試點路面摩擦系數值、行程距離
    、行使速度
    ，每一個評定路段路面摩擦系數值統計個數、平均值
    、標準差
    、變異系數。



         8． 公路沿線摩擦系數的變化圖
    ，不同摩擦系數區間的路段長度占總測試里程百分比的統計表
    。
