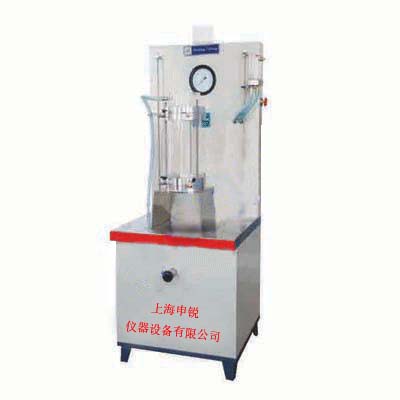

         DTS－06型塑料排水板通水量測定儀



            DTS－06型塑料排水板通水量測定儀






            產品說明






	一、產品簡介



	       塑料排水板是一種常用的帶狀排水材料
    ，其截面寬度為10cm
    ，厚度為5mm左右，其質量指標主要為復合體及濾膜的抗拉強度和縱向通水量
    。



	       塑料排水板通水量測試儀是測試縱向通水量的專門測試儀器
    。



	二、測試標準及技術要求



	       測試標準：塑料排水板質量檢驗標準JTJ/T257－96



	       技術要求：排水板的有效測試長度為40cm
    ，排水板用乳膠膜包裹
    ，乳膠膜厚不超過0.3mm，350KPa側壓力通過乳膠膜傳遞給排水板
    ，水頭差20cm
    。



	       通水量為單位水力梯度時排水板的單位時間流量。測試時水力梯度采用0.5
    ，通水量以時間間隔6h以上的二次測試通水量差值小于2％為穩定條件
    ，并以此作為排水板的通水量測試值。通水量的測試數量一般采用2條
    ，以2條排水板的通水量測試值的平均作為該排水板的通水量值
    。通水量的計算公式如下：

	Q= w

	ti

	式中：Q—通水量，cm3/s
    ；

	      W—在t時段內通過排水板（帶）的水量
    ，cm3；

	       t—通水量W所經歷的時間
    ，S;

	       i—水力梯度
    ，設定i為0.5。



	儀器的組成：



	       塑料排水板通水量測試儀
      ，它由不銹鋼制成
    ，分7個組成部分：加壓容器、進水平衡水箱、溢流平衡水箱
    、電動加壓泵
    、循環泵、記時儀表
    、控壓儀表組成
    。



	       加壓容器由Φ130、厚2mm的不銹鋼圓筒與Φ200
    、厚10mm的法蘭盤焊接而成
    ，有效長度為40cm。法蘭盤的中間開橢圓孔
    ，孔口尺寸為120mm×15mm,與孔口底邊齊平設置帶孔眼的不銹鋼承載板
    。加壓容器上布置壓力表、排水口（帶閥門）
    、加壓口（帶閥門）
    。



	       進水平衡水箱高30cm，通過150mm×40mm的水平連接段與法蘭盤焊接成整體
    。法蘭盤的開孔同壓力容器的法蘭盤一致
    。在水箱高10cm處設置進水。水箱內設置一道高25cm（以水箱的底面為基點）的溢流檔板
    ，進水平衡水箱的外側設置溢水口1
    。



	       溢流平衡水箱高為7cm，通過150mm×40mm的水平連接段與法蘭盤焊接成整體
    。法蘭盤的開孔同壓力容器的法蘭盤一致
    。水箱內設置一道高5cm（以水箱的底面為基點）的的溢流檔板，進水平衡水箱的外側設置溢水口2
    。



	       配件1:橡膠墊4塊
    ，厚1cm,尺寸為150mm×40mm，中間開孔
    ，尺寸為110mm×10mm
    。



	       配件2：乳膠套10只，厚0.25mm
    ，尺寸為500mm×100mm
    。



	試驗操作



	1） 安裝試樣：



	       將塑料排水板載成約48cm長的試樣，兩頭的濾膜各除去1cm
    ，將排水板芯帶的4只角剪成45°倒角
    ，并小心地裝入管狀乳膠膜內。

	       把排水板連同乳膠膜一道通過壓力容器的孔口送入容器
    ，沿承托板從另一孔口送出
    ，使法蘭盤兩端的外露長度為4cm左右
    。

	       用橡膠墊分別套住排水板的出露部分，使橡膠墊分別套住排水板的剩余出露部分
    ，使乳膠膜的翻轉部分被夾在橡膠墊之間
    。排水板的濾膜應超出橡膠墊。

	       通過4顆螺桿分別將進水平衡水箱和溢流平衡水箱固定在壓力容器上
    ，均勻擰緊螺絲
    。



	2）加壓



	       打開加壓容器的排水口和加壓口閥門，用橡膠管將排水口與水龍頭連接
    ，通過排水口進水
    ，至加壓口有水流出時關閉排水口。

	通過試壓泵加壓至350KPa
    ，自動停機
    。



	3）通水



	       啟動循環泵通過進水口給進水平衡水箱注水，使溢流平衡水箱的溢水口2中有水流出
    ，持續一段時間
    ，以使排水板中的空氣排除和濾膜充分濕潤。之后可關閉進水口
    ，等待壓力穩定。

	       由于排水板的變形
    ，壓力會有所降低
    ，此時應隨時補壓，直至壓力穩定
    。該過程所需時間與排水板的芯帶強度和濾膜強度有關
    ，大致需要0.5—2小時。



	 4）測量通水量



	       打開進水口
    ，使溢水口1和溢水口2有水排出
    ，此時排水板兩頭的水位差正好為20cm，水力梯度為0.5
    ，檢查壓力是否為350kPa
    。一切都符合要求后，可用量筒在溢水口2處測量通水量
    ，并測水溫
    。6小時后重復測通水量，當而者的相對誤差小于2％時
    ，以后者的通水量作為該排水板的通水量測試值
    。

	       每組排水板的測試數量為2條，以2條排水板的平均值作為該組排水板的通水量值
    。



	 5）試驗數據對設備的驗證



	       為驗證該設備的性能
    ，在同一卷排水板的不同部位取3條試樣進行通水量測試
    ，根據測試結果驗證設備的穩定性。需要指出的是
    ，3條排水板的通水量本身也有差異
    ，因此，測試結果僅能定性反應設備的性能
    。



	       3條排水板的通水量測試結果分別為50.4 cm3/s
    、53.0 cm3/s、51.7 cm3/s
    ，平均值為51.7 cm3/s
    。



	       測試結果與平均值的最大相對誤差為2.5％，說明測試儀的穩定性能非常好
    。
