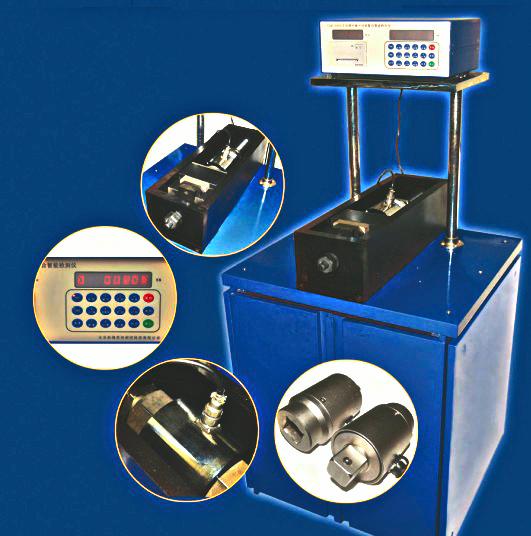

         CSZ-500S高強螺栓軸力扭矩復合智能檢測儀



            CSZ-500S高強螺栓軸力扭矩復合智能檢測儀






            產品說明






	       CSZ-500S型高強螺栓軸力扭矩復合智能檢測儀可以對大六角頭高強螺栓連接副（M16、M20
    、M22
    、 M24
    、M27
    、M30）和扭剪型高強螺栓連接副（M16
    、M20、M22
    、 M24）的軸力
    、扭矩（或扭矩系數）進行檢測、顯示并打印
    。當軸力達到標準規定的值后
    ，檢測儀自動發出蜂鳴聲并停止檢測數據
    ，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動打?div   id="4qifd00"   class="flower right">?div   id="4qifd00"   class="flower right">；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩
    、平均扭矩系數
    、標準偏差和變異系數等；手動鍵入試驗日期
    ；試驗編號
    、高強螺栓的型號、等級和規格等
    ；能對200組數據進行長期儲存并能隨時讀出和打印
    。根據高強螺栓的檢測要求還設置了峰值保持的監測。為了便于用戶能與計算機連機設置了RS232 接口
    ；可將數據傳送到計算機
    ，進行進一步的處理后，打印試驗報告
    。





	一
    、主要參數



	     1、 試驗軸力：50～500kN
    ；



	     2
    、 試驗扭矩：200～2000Nm；



	     3
    、 試驗螺栓規格：大六角頭高強螺栓 M12
    、M16、M20
    、M22
    、M24、M27
    、M30



	                                     扭剪型高強螺栓 M16
    、M20、M22
    、M24
    、M27、M30



	     4
    、 試驗螺栓長度：45～200mm
    ；



	     5、 軸力示值誤差：±1%
    ；



	     6
    、 軸力重復性：1%；



	     7
    、 軸力分辨力：0.5kN
    ；



	     8
    、 軸力儀表零漂：（2h） ±5×10-4 FS。



	     9
    、 扭矩示值誤差：±1%
    ；



	   10、扭矩重復性：1%
    ；



	   11
    、扭矩分辨力：1Nm ；



	   12
    、扭矩儀表零漂：（2h）±2×10-3 FS
    。





	二、 高強螺栓系統配置



	     1
    、 操作臺1套
    ；



	     2、 加荷架（含配套擋板）1套
    ；



	     3
    、 高精度500kN力傳感器，1臺
    ；



	     4
    、 2000Nm高精度扭矩傳感器，1臺
    ；



	     5
    、 高精度放大器，1臺
    ；



	     6
    、 選配附件：套筒組件（含套筒8件，S值：21
    、27
    、32、34
    、36
    、41、46
    、50
    ；加力桿1個；1m接長桿1個
    。





	三
    、 檢測參數



	     1、 螺栓軸力（kN）



	     2、 螺栓施擰扭矩（Nm）





	四
    、 檢測數據處理



	     1
    、 長期保存最多200組數據，且能隨時讀出和打?div   id="d48novz"   class="flower left">
    。?/span>



	     2
    、 實時顯示螺栓軸力
    、螺栓施擰扭矩；



	     3
    、 自動計算螺栓扭矩系數并打印上述試驗結果
    。
