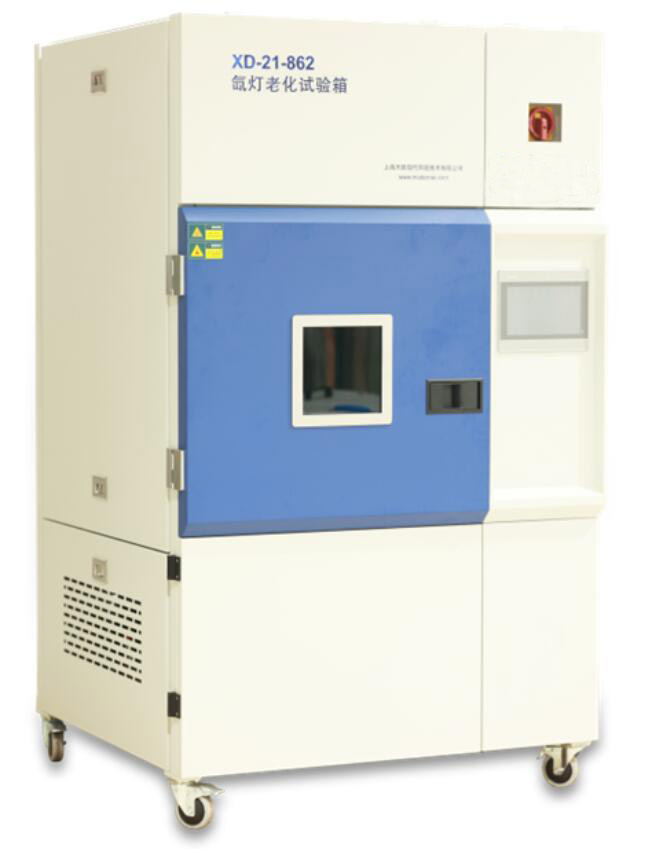

          XD-21-862氙燈老化試驗箱（水冷）



             XD-21-862氙燈老化試驗箱（水冷）






            產品說明





    一
    、 概述：



           XD-21-862氙燈老化試驗箱是一款多功能的大型氙燈老化試驗箱
    ，采用6.5KW的大功率精密水冷式氙燈，曝曬面積達到了6500cm2
    。



           試驗原理：用經濾光器濾過的氙燈光對涂層或高峰自材料進行人工氣候老化或人工暴露輻射
    ，其目的是為了使涂層或高分子材料在經受一定的暴露輻射能后
    ，使選定的性能產生一定程度的變化，或者使試樣品達到一定程度的老化所需要的暴露輻射能
    。被選中進行監控的性能應該是材料在實際應用中重要的性能
    ?div   id="jpandex"   class="focus-wrap mb20 cf">？蓪⒈┞恫牧系男阅芘c同樣制得的未經暴露的材料（對比試樣）性能相比較
    ，或者與同時暴露的性能已知的材料（參比樣）相比較。



     二
    、 主要性能：



     功能強大
    ，測試結果可靠



    ◆ 滿足國內外所有氙燈測試標準要求
    。



    ◆ 采用原裝進口美國Atlas氙燈燈管及濾光器組件，保證試驗數據的可比性和重現性
    。



    ◆ 自動旋轉式三層鼓型樣板架
    ，保證所有曝曬樣品獲得一致的試驗條件。



    ◆ 曝曬面積達6500cm2
    ，并可曝曬各種不同形狀大小的樣板
    。



    ◆ 可設定試驗總時間或輻照總能量結束試驗
      。



    ◆ 先進的氙燈冷卻系統及智能調風系統。



    ◆ 中英文操作界面轉換
      。





    多種試驗參數直接設定并自動控制



    ◆ 直接設定及自動控制輻照能量（340nm
      、420nm、300nm～400nm
    、300nm～800nm）且可控范圍寬
    ，系統自動監控并調整因燈管老化及其它原因造成的輻照能量偏差
    。



    ◆ 直接設定及自動控制工作室溫度、黑板溫度（BPT）及黑標溫度（BST）, 采用高精度Pt 100溫度傳感器
    。



    ◆ 直接設定及自動控制工作室濕度
    ；超聲波加濕系統
    ，濕度更均勻更穩定
    。



    ◆ 直接設定樣板噴淋方式（正面噴淋或背面噴淋）
    、噴淋時間及噴淋間隔時間
    。





     簡單
    、易用



    ◆ 彩色觸摸屏菜單操作控制
    ，界面友好方便
    ，操作者可任意設定試驗參數并隨時監控試驗過程中各個參數運行狀態
      。



    ◆ 預存6個通用的標準試驗程序
      ，操著者可直接調出使用
      ；也可以根據自身需要任意編制試驗程序并儲存（*多可編輯9個程序
      ，每個程序可設置10段數據）。



    ◆ 帶USB接口
      ，用戶可隨時導出儀器所有運行實驗參數
      ，自動生成EXCEL表格，方便查看任一時間的儀器運行狀態
      。



    ◆ 可選配純水系統，滿足儀器的用水要求



     安全
      、可靠



    ◆ 多種報警保護功能：當出現輻照度誤差大
      、純水電導率超標
      、冷卻水溫過高
    、冷卻水箱缺水
    、冷卻水流量過低
    、超溫
    、燈管功率異常
    ，儀器將自動停機并在操作界面顯示相關報警信息
    。



    ◆ 24小時專業人員在線服務，定期上門維護保養
    。



     三
    、 主要技術參數：









    項  目




    XD-21-862








    氙燈




    6.5KW水冷式長弧氙燈








    濾光器




    ATLAS 原裝濾光器
    ，可完全模擬室內或室外太陽光譜








    暴曬面積




    6500cm2（一次可暴曬150mm×70mm標準樣板63~65片）








    輻照度監控點




    340nm
    、420nm、300nm~400nm
    、300nm~800nm








    輻照度可調范圍




    詳見表A-  輻照度可照范圍








    燈管使用壽命




    2000小時








    工作室溫度可調范圍




    室溫~70℃（黑暗時）








    黑板/黑標溫度可調范圍




    BPT：室溫~110℃
      ；BST：室溫~120℃









    溫度波動度




    ±1℃








    溫度均勻度




    ≤2℃








    溫度偏差




    ≤±1℃








    濕度范圍




    光照：10%-75%  無光照：10%-95%








    試樣旋轉盤轉速




    1r/min（繞燈管中心）








    噴水周期




    噴淋持續時間和噴淋周期可以任意設定








    水源




    高純度去離子水
      ，電導率＜2us/cm









    壓縮空氣




    壓力約0.5MPa的潔凈無油壓縮空氣
      ，供氣量要求*大60L/min
      ；









    電源功率




    AC380V±10%
    ，三相四線50Hz
    ；*大電流50A
    ，*大功率9.5KW








    純水流量




    加濕：0.2L/min
    ；試樣噴淋（正噴）：0.2L/min；樣板架噴淋（背噴）：0.2L/mim








    外型尺寸




    1220mm×1200mm×1970mm（長×寬×高）增加地腳支撐








    凈重




    500KG








    結構特點








    內箱材料




    SUS 316不銹鋼板








    箱門




    向左單開門，帶濾光視窗
    ；門邊由硅橡膠緊壓密封








    樣品架




    全不銹鋼材料
    ，其箱內固定位置可調（上中下）
    ，樣品架圍繞燈管中心旋轉








    控制器




    Siemens可編程控制器
    ，觸摸屏人機界面








    加濕方式




    高壓氣霧加濕








    溫度計




    絕熱型黑標準溫度計和黑板溫度計








    冷卻系統




    壓縮機制冷和強制風循環系統








    安全防護及故障保護








    氙燈保護




    冷卻水超溫、冷卻水流量低
    、燈管功率異常
    ，全方位保護燈管








    報警功能




    提供輻照度誤差大
    、內箱超溫、黑板黑標超溫
    、濕度誤差大
    、噴淋缺水
    、電導率過高的停機功能
    ，并可設置誤差及停機時間。









    純水系統保護




    實時監控純水電導率（一旦電導率≥2us/cm即報警停機）








    輻射保護




    箱門打開氙燈自動熄滅
    ，放置氙燈輻射操作人員









    安裝環境要求








    環境




    安裝區域凈面積≥12cm2的實驗室內
    ；凈空高度≥2.8m 配備獨立空調，工作環境溫度能長期保持22℃~30℃
    ，濕度能長期保持30%~80%
    ；無強電磁場，無高濃度粉塵及腐蝕性氣體（如安裝了鹽霧腐蝕箱）和易燃物









    電源




    380V三相電
    ，50Hz，50A供電電源
    ；配備有供電回路、地線及空氣斷路器








    排風口




    有排風孔（距離儀器≤1.0m
    ；且排風孔離地高度2.5m~2.7m
    ，直徑153mm）








    供水




    配備有供水管道及水閥；供水水壓≥2.0kg/cm2
    ；電導率≤120us/cm








    排水




    排水管道直徑50mm以上
    ，且距地面高度不超過10cm
    ，距設備安裝位置不超過0.5米








    壓縮空氣




    潔凈無油壓縮空氣，壓力約0.5MPa
    ，供氣量要求：*大60L/min
    ，平均耗氣量10-30L/min
    ，請注意：平均耗氣量與試驗采用的標準有關
    ，不同的標準耗氣量不同














      表A：輻照度可調范圍









    濾光器組合




    輻照度可設定范圍（W/m2）








    試驗條件




    內濾光器




    外濾光器




    燈管功率KW




    340nm




    420nm




    300-400nm








    日光濾光器




    Type S Boro




    Type S Boro




    2.5~7.5




    0.25~1.26




    0.59~2.76




    29~141








    窗玻璃濾光器




    Type S Boro




    Soda Lime




    2.5~7.5




    0.23~1.10




    0.61~2.76




    28~129








    紫外延展濾光器




    Quartz




    Type S Boro




    2.5~7.5




    0.29~1.50




    0.59~2.79




    32~161













    四、 符合標準：



    GB/T 1865 《色漆和清漆 人工氣候老化和人工輻射曝露 濾過的氙弧輻射》



    GB/T 16422.1《塑料 實驗室光源暴露試驗方法 第1部分：通則》



    GB/T 16422.2《塑料 實驗室光源暴露試驗方法 第2部分氙弧燈》



    GB/T 16259 《建筑材料人工氣候加速老化試驗方法》



    GB/T 8427《紡織品 色牢度試驗 耐人造光色牢度：氙弧》



    GB/T 12831《硫化橡膠人工氣候（氙燈）老化試驗方法》



    GB/T 16991《紡織品 色牢度試驗 高溫耐人造光 色牢度及抗老化性能 氙弧》



    GB/T 14576《紡織品 色牢度試驗 耐光
    、汗復合色牢度》



    GB/T 15104《裝飾單板貼面人造板》



    GB/T 2423.24《環境試驗 第2部分試驗方法 試驗Sa模擬地面上的太陽輻射及其試驗導則》



     ISO 4892《塑料-實驗室光源暴露方法》



     ISO 11341 《色漆和清漆-人工老化和暴露 過濾氙燈的輻射暴露》



     ISO 12040 《印刷技術 印刷品和印刷油墨 用濾光氙弧燈評定耐光性》



     ISO 16474-1《色漆和清漆  實驗室光源暴露試驗方法》



     ISO 16474-2《色漆和清漆 暴露在實驗室光源下的方法 第2部分 氙弧燈》



     ASTM G151《非金屬材料暴露概述》



     ASTM G155《用于非金屬材料暴露的氙燈測試設備》



     SAEJ 2527 氙弧燈輻射裝置加速照射汽車外部材料的性能標準



     SAEJ 2412  用可控輻照度氙弧裝置加速汽車內飾部件的老化



     PV 1303  汽車內部空間結構件光照射實驗



    五
    、 配置清單：









    名  稱




    數  量








    樣板架




    65個








    黑板溫度架（含PT100）




    2個








    ATLAS 6.5KW氙燈




    1支








    S BORO/ S BORO

			（內/外濾光鏡）




    1套








    鋁板




    65片








    輻照度校正架




    1個








    說明書




    1份








    XD 8140 輻照度校準計（可選）




    1套（選配件）








    XD 8141 輻照度校準計（可選）




    1套（選配件）








    XD 8142 輻照度校準計（可選）




    1套（選配件）








    去離子水系統（可選）




    1套（選配件）
