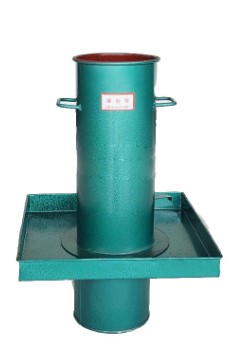

灌砂筒
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品說明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、灌砂筒使用范圍 適用于在工地測定砂土 二 單位：mm Φ100 Φ150 Φ200 Φ250 灌砂筒 儲砂筒直徑 100 150 200 250 儲砂筒深度 270 270 270 480 流砂孔直徑 10 15 20 25 漏斗深度 90 90 90 170 標定罐 標定罐內徑 100 150 200 250 標定罐深度 150 150 200 250 基板 基板邊長 350 400 450 450 基板深度 40 50 50 50 中孔直徑 100 150 200 250 三、灌砂筒使用方法 1. 在試驗地點 2. 將基板放在平坦表面上 3. 取走基板，并將留在試驗地點的量砂收回，重新將表面清掃干凈。 4. 將基板放回清掃干凈的表面上(盡量放在原處)，沿基板中孔鑿洞(洞的直徑與灌砂筒一致)。在鑿?fù)策^(guò)程中，應注意不使鑿出的材料丟失，并隨時將鑿松的材料取出裝入塑料袋中 5. 從挖出的全部材料中取出有代表性的樣品,放在鋁盒或潔凈的搪瓷盤中 注：當為瀝青表面處治或?yàn)r青貫入式結構類材料時，則省去測定含水量步驟。 6. 將基板安放在試坑上，將灌砂筒安放在基板中間(儲砂筒內放滿砂到要求質量)，使灌砂筒的下口對準基板的中孔及試洞，打開灌砂筒的開關，讓砂流入試坑內，在此期間，應注意勿碰動灌砂筒。直到儲砂筒內的不再下流時，關閉開關，仔細取走灌砂筒，并稱量筒內剩余砂的質量，準確至1g。 7. 如清掃干凈的平坦表面的粗糙度不大，可省去(2)(3)的操作 8. 仔細取出試筒內的量砂，以備下次試驗時再用.若量砂的濕度已發生變化或量砂中混有雜質，則應該重新烘干，過篩，并放置一段時間，使其與空氣的濕度達到平衡后再用。 四、灌砂筒操作規程 1. 將盛有量砂(M5)的灌砂筒放在基板中間的圓孔上，將灌砂筒的開關打開，讓砂流入基板的中空內，直到砂不在流。取下灌砂筒，稱取量筒內砂的質量(M6)，準確至1g。 2. 稱取試坑中全部材料的總質量Mw。 3. 從挖出的全部材料中取有代表性的樣品，測定其含水量(ω，%)。用小灌砂筒測定時，細粒土不小于100g 4. 將基板放在試坑上，灌砂筒放在基板中間 如清掃干凈的平坦表面的粗糙不大可省去3的操作 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
