         混凝土刀口約束早期開裂試驗設備（模具）



            混凝土刀口約束早期開裂試驗設備（模具）






            產品說明





         1）借鑒ICBO方法
    ，采用平板刀口誘導約束法
    ，提高混凝土材料的開裂敏感性和有效性；



         2）提供科學的裂縫評價指標，可對混凝土材料開裂性能進行量化比較
    ，提高結果的準確性和復驗性
    ；



         3）試驗設備成本低廉、簡單直觀
    、易于推廣
    。



    刀口約束早期開裂試驗設備指標確定

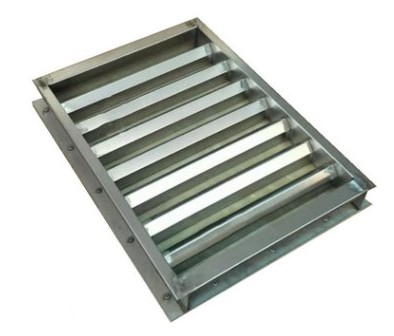

           平板刀口約束法（所用設備示意見圖3-7）的基本原理是在平板試模中采用并行平鋪的7道刀口，對被測材料實施等效約束的開裂誘導
    ，能在其它試驗條件相同的情況下使試件快速開裂
    。刀口約束方法以尺寸為800mm×600mm×100mm的平面薄板型試件為標準試件，混凝土試件的表面積為0.48m2
    ，內部置有應力誘導發生器
    。具體的測試設備如下。



         1) 模具采用鋼制模具
    ，模具的四邊用槽鋼焊接而成
    ，模具四邊與底板通過螺栓固定在一起。底板采用不小于5mm 厚的鋼板
    ，并在底板表面鋪設聚乙烯薄膜隔離層
    。



         2) 應力誘導發生器模具內的應力誘導發生器共有七根，分別用50mm×50mm
    、40mm×40mm 角鋼與5mm×50mm 鋼板焊接組成
    ，并平行于模具短邊與底板固定。



         3) 風扇：所用風扇能夠使試件表面中心處風速達到5m/s
    。



         4) 讀數顯微鏡應采用40倍的讀數顯微鏡(分度值為0.01mm）測量混凝土裂縫
    。



    試驗步驟與注意事項



         （1）試驗宜在恒溫恒濕室中進行，應能使室溫保持在20±2℃
    ，相對濕度保持在60±5％
    。



         （2）將混凝土澆筑至模具內，混凝土攤平后表面應比模具邊框略高
    ，使用平板表面式振搗器或者采用搗棒插搗
    ，控制好振搗時間，防止過振和欠振
    。



         （3）在振搗后
    ，用抹子整平表面，使骨料不外露
    ，表面平實。



         （4）試件成型30分鐘后
    ，應立即調節電風扇直吹試件表面
    ，使試件表面中心處風速為5m/s，風向平行于試件表面。



         （5）從混凝土攪拌加水開始起算時間
    ，到24小時測讀裂縫
    。裂縫長度以肉眼可見裂縫為準，用鋼直尺測量其長度
    ，取裂縫兩端直線距離為裂縫長度
    。應測量每條裂縫的長度。當一個刀口上有兩條裂縫時
    ，可將兩條裂縫的長度相加
    ，折算成一條裂縫。裂縫寬度用放大倍數至少40倍的讀數顯微鏡（分度值為0.01mm）測量
    ，應測量每條裂縫的最大寬度
    。



         （6）根據混凝土澆注24h 后測量得到裂縫數據，計算平均開裂面積
    、單位面積的裂縫數目和單位面積上的總開裂面積
    。
