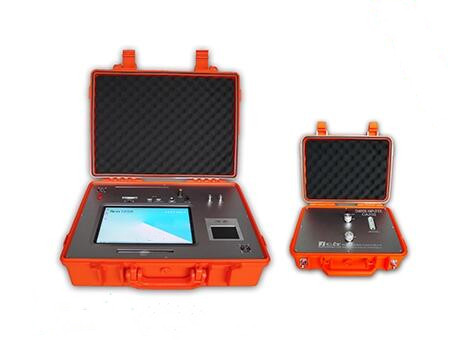

         EDMA-I鋼質護欄立柱埋深沖擊彈性波檢測儀



            EDMA-I鋼質護欄立柱埋深沖擊彈性波檢測儀






            產品說明





    一．產品描述



    產品概要：



           本設備主要用于公路項目，由“交通運輸部公路交通安全工程研究中心”監制
    ，主要元器件均由美日等國家進口
    ，可靠性高
    ，耐久性強
    ；是目前極少數針對鋼質護欄立柱埋深檢測的無損檢測儀器；并且是符合國家標準“鋼質護欄立柱埋深沖擊彈性波檢測儀（GB/T24967-2010）”的儀器
    。



           儀器具有由“國家交通安全設施質量監督檢驗中心”或“交通運輸部公路交通安全工程研究中心”出具的符合國家標準(GB/T 24967-2010)的檢驗合格證或試驗報告, 生產廠家參與國家標準“鋼質護欄立柱埋深沖擊彈性波檢測儀”的編制
    。



           本設備先后在江蘇潤揚大橋、武漢長江三橋、云南安楚高速
    、山東青萊高速
    、云南思小高速、山西文垣高速
    、四川某高速等數十個項目上進行了現場測試
    ，測試效果得到了業主單位及相關主管部門的充分肯定。



    測試項目



           測試對象：埋置于土/混凝土中的立柱
    、自由立柱



           測試內容：埋入深度



    二．儀器參數







         1
    、國家標準：GB/T 24967-2010







         2、平臺：筆記本電腦平臺







         3
    、操作系統：windows







         4
    、工作溫度：-10～50℃







         5、檢測范圍：0.7m～5.0m







         6
    、測試精度：平均測量誤差小于±4%或不大于±8cm







         7
    、分辨率：0.01m







         8、通道數：2







         9
    、檢測速度：7分鐘/每根







         10
    、采集頻率：500KHz







         11、采樣精度：16位







         12
    、最大采集點數：20,000個







         13
    、顯示/分辨率：液晶顯示1024*768







         14、頻譜分析：FFT/MEM/相關分析







         15
    、噪聲處理：一般降噪窗口平滑/LPF/BPF/HPF
    、積算處理，特有降噪激振殘留信號消減
    、地面反射信號消減







         16
    、數據采集：具有自檢、預觸發機能







         17
    、柱長分析：統計處理各種平均
    、偏差處理以及異常結果的自動抽取，自動處理自動得出測試結果







         18
    、信號處理：反射信號增強（直線
    、對數）、自動抽取
    ，頻譜分析FFT/MEM



    三．儀器特點



         （1）是目前國內唯一有效的鋼質護欄立柱埋深無損檢測儀器
    ，無需拔樁；



         （2）國家交通安全設施質量監督檢驗中心”監制并出具的符合國家標準(GB/T 24967-2010)的檢驗合格證或試驗報告
    ；



         （3）操作快捷簡便：每根立柱測試僅需7分鐘
    ；



         （4）測試精度高：平均測量誤差優于±4%或不大于±8cm
    ，檢測儀對測試長度分辨率不低于1cm；



         （5）測試范圍廣：最大測試深度可達5米
    ；



         （6）主要元器件均由美日等國家進口
    ，可靠性高，耐久性強
    。



     四.  測試原理介紹



           原理概要：基于沖擊彈性波的立柱埋深測試的基本原理與基樁的健全性測試相同
    ，即利用彈性波的反射特性，根據標定所得的彈性波波速
    ，并通過立柱底部的反射時刻進而推算立柱的長度及埋深
    。



           原理介紹：利用自動激振裝置在柱頭截面上發出一個脈沖信號，該脈沖信號在立柱的端面發生反射
    。通過對發射信號及反射信號的抽出
    ，從而可以計算立柱長度及埋深。



           國內外經過長期的試驗研究
    ，沖擊彈性波未用于護欄立柱埋深檢測的主要原因是護欄立柱是空心薄壁結構
    ，在對其進行檢測時主要會遇到如下問題：



         （1）激振時激振信號持續時間長；



         （2）空腔的內部共鳴
    ；



         （3）信號衰減大
    ，柱端反射信號識別困難；



         （4）波速具有較大的變動
    。








            <返回>
