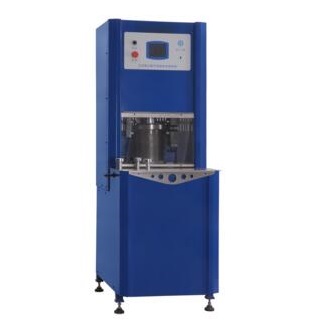

         HYXY-170旋轉壓實儀



            HYXY-170旋轉壓實儀






            產品說明






	       本儀器是參照中華人民共和國交通行業標準JT/T 724-2008《旋轉壓實儀》
    、JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0736-2011《瀝青混合料旋轉壓實試件制作方法（SGC）》規定的要求
    ，及美國材料實驗協會ASTM D6925標準
    、美國各州公路與運輸官員協會AASHTO T312標準等
    ，并吸收了各國旋轉壓實儀的先進技術
    ，博采眾長而設計制造的
    。適用于用電氣動式旋轉壓實法成型φ150mm或φ100mm(另行選購)瀝青混合料、乳化瀝青及冷再生混合料圓柱體試件的壓實成型
    ，以供實驗室進行瀝青混合料物理力學性質的試驗
    。







	設備特點



	　　1.采用高硬度優質鋼作為框架，確保精確的角度控制。



	　　2.電氣動式伺服控制調節
    。



	　　3.彩顯觸摸控制系統
    ，可直接與計算機連接，通過接口微機可顯示各種曲線圖表
    ，并與觸摸屏實現無擾連接
    ，共同對儀器實施控制。



	　　4.可輕松設定旋轉壓實角度
    、壓實壓力
    、旋轉速度、旋轉次數等測試參數
    。



	　　5.壓實過程中能測量并實時顯示試模旋轉的角度
    、壓實壓力、試件壓實度
    、旋轉次數等重要參數
    。



	　　6.對壓實試驗結果進行保存、繪圖
    、打印等操作
    。



	　　7.兩種操作模式完成壓實試驗：1、預設旋轉次數
    ，2
    、預設指定高度。



	　　8.接口配置：1個USB接口
    、1個RS232接口
    。



	　　9.一體化內置脫模器。



	　　10.可對試模旋轉工作室進行加熱保溫(定制)
      。



	　　11.可用于乳化瀝青及冷再生混合料的壓實試驗
      。







	技術指標：



	　　1 旋轉壓實位移范圍：0~250mm。



	　　2成型試件高度范圍：30-170mm
      。



	　　3旋轉壓實位移精度：小于0.10mm
      。



	　　4 旋轉壓實角度：0°~2°±0.02°可調，出廠時設置為1.16°±0.02°(內角)



	　　5 旋轉壓實壓力：0~1000Kpa可調
    ，出廠時設置為600Kpa±3% 。



	　　6 旋轉速度：0-50r/min可調
    ，出廠時設置為：30±0.3r/min
    。



	　　7 旋壓次數：0~999次。



	　　8 試模尺寸：標準配置ø150mm
    ，可訂做ø100mm
    。



	　　9 施加壓力方式：氣動。



	　　10 儀器凈尺寸：長900mm×寬700mm×高1800mm。



	　　11 儀器外包裝箱尺寸：長1000mm×寬800mm×高1950mm
    。



	　　12 模具重量：7.5kg
    。



	　　13 整機重量：400kg.。
