         HZH-1真空混料機

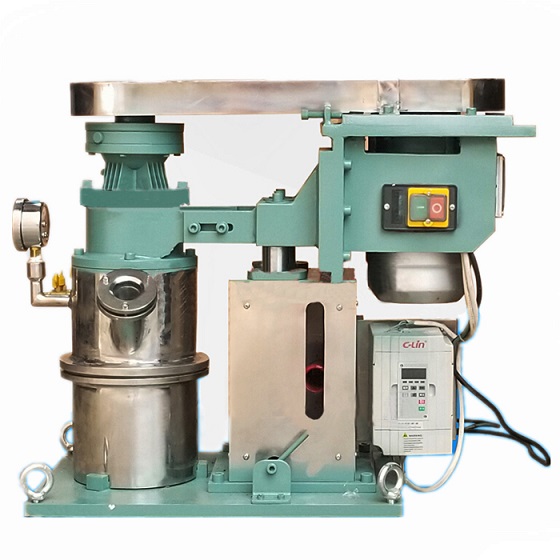

            HZH-1真空混料機






            產品說明






	一、概述



	       本機器是一種新型高效無死點混合攪拌設備
    ，它具有獨特
    、新穎的攪拌形式----釜內有兩根多層槳葉式攪拌器。這兩個攪拌器在繞釜體軸線公轉的同時
    ，又以不同轉速繞自身軸線高速自轉
    ，使物料在釜內作復雜的運動，受到強烈的剪切和搓合
    。此外設備內還有刮壁刀繞釜休軸線轉動
    ，將粘在壁上的物料刮下參與混合
    ，使其效果更為理想，設備密封性良好
    ，可抽真空
    ，具有良好的排氣除泡效果，設備釜蓋可手動升降
    ，釜體可自由移動
    ，操作十分方便。



	       該機器適用于化工
    、輕工
    、食品、制藥
    、建材、農藥等行業所需的多組份固--固相
    、固--液相
    、液--液相物料的混合、反應
    、分散
    、溶解、調質等工藝
    ，如油墨及顏料
    、粘膠劑、密封膠
    、封裝膠軟膏
    、糊狀物料、潤滑脂及油漆
    、膏狀化妝品及膏狀食品
    、添加物等等，多種高粘稠物的制備
    。



	       攪拌器的形成
    ，根據物料要求可為多層槳葉式、框式
    、螺旋式等
    。



	二、技術參數：



	      1
    、設計壓力：常壓或真空＜-0.095MPa



	2
    、設計溫度：常溫



	3 、工作電源：220V



	4
    、釜內直徑：Φ150mm×115mm



	5
    、設備容積（L）：2 L



	6
    、主體材質：不銹鋼304



	7 、攪拌電機功率（KW）: 0.55



	8
    、攪拌器形式：二軸行星運動
    ，多層槳葉式，刮壁刀一個



	      9
    、轉速：攪拌公轉：6--63r/min
    ；攪拌自轉20--200 r/min（變頻調速）



	    10 、釜蓋提升高度（毫米）：120



	    11
    、外形尺寸 : 650×320×530 （靜態下）



	    12
    、整機重量（Kg）：93



	三、結構組成：



	本機器由底座
    、料桶
    、釜蓋、傳動系統及手動千斤項升降系統組成
    。



	1
    、底座為整個機器的支承及定位安裝基礎，底板上有起吊孔及接地孔
    。



	2
    、釜蓋及傳動系統：包括釜蓋、兩個作行星運動的攪拌器
      、一個刮壁刀
      、行星運動機構、密封裝置
      、擺線減速器
      、連接機架及電動機、變頻器
    。



	3
    、料桶：由不銹鋼制作，內外表面經加工并拋光
    ，底部設有個出料口
    。



	四、試車操作：



	 1
    、檢查各部固定螺栓有無松動：攪拌器聯軸節緊固螺柱及攪拌軸底部刮片壓緊螺釘及刮壁刀片壓緊螺釘是否松動
    ，連接線是否緊固可靠，通電前設備必須可靠接地
    ！



	2
    、升降： 上升為手柄插入千斤頂，上下運動
    ，釜蓋上升
    ；下降為瀉油開關
    ，向左為瀉油，釜蓋下降
    ，向右有為縮緊
    。上升狀態，釜蓋下降到位時
    ，釜蓋
    、釜體密封面應全部接觸壓緊。



	3
    、運轉：?jiǎn)?dòng)電源（綠色按鈕）
    ，工作燈亮，變頻器通電
    ；



	啟動：按變頻器面板 RUN鍵（綠燈亮）
    ，順勢針旋電位器，開始運轉
    ；



	關閉：時逆勢針旋電位器到零
      ，再按 STOP鍵；空車運行二十分鐘
      ，應轉動平穩、無異常噪音振動
      ，變頻器具體設置和操作見“變頻器說明書”
      。



	4 、真空：連接真空系統
      ，打開抽空閥
      ，關閉放空閥，起動真空泵系統進行動靜態抽真空運轉試車
      ，真空度應達到-0.095Mpa
      ，停泵保真空1小時，觀察抽真空情況
      。



	5
      、停止電機運轉，關閉抽空閥
      ，停止真空泵
      ，打開放空閥使釜體與大氣相通，以上各條件完成即達到空車試車要求
      ，可進行投料運轉
      。
