。采用機械傳料,刀片切割的結構
,能切邵氏硬度大于40度1-12毫米范圍內各種厚度的軟塑
、橡膠片料,也可供一些橡膠
、皮革材料之切片
,本機廣泛用于橡膠、塑料
、皮革
、電線、電纜
、科研等單位
。本機也適用于《電線電纜和護套材料通用試驗方法》標準中規(guī)定的配用電纜通信電纜,包括船用電纜的聚合物絕緣護套材料機械和物理性能測試時的試樣制備
。
技術參數:
- 工作臺寬度:160毫米
- 切片寬度:不大于100毫米
- 切片厚度:2-8毫米
- 最大供料厚度:12毫米
- 電動機:Y100-8;1.1千瓦910轉/分;380V
- 凈重:115公斤
結構與使用:

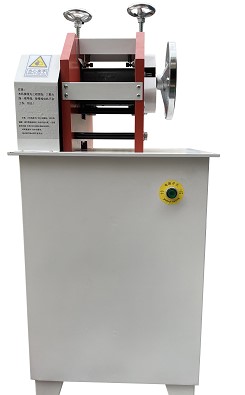

本機由機身、傳動 、調整、操縱等部分組成
,各部分結構和使用分別介紹如下:
- 機身與傳動:機身下部為機座
,內部裝有電動機和電器配件,外部裝有電動機啟動及停止開關
,機身上部為工作部分
,裝有左右機架,工作臺
、壓緊軸
、供料軸和調整機構等。工作時,啟動開關
,開啟電機
,刨片機開始運轉,停止開關使刨片機停止運轉
。傳動由電機驅動
,通過主
、付皮帶輪帶動傳動軸旋轉。裝在傳動軸兩端的齒輪帶動下供料軸旋轉,再由供料軸上的齒輪帶動壓緊軸同時旋轉
。
- 操縱與調整:右側操作手輪.一般在調整時使用,工作時此輪空轉。切片厚度的調整,通過轉動機架上方的調整手輪,使壓緊軸下降或上升達到合適的進料厚度;通過調整機架下方的螺絲使供料軸上升(或下降)達到所需要的切片厚度。
