簡介

    本儀器根據JTS153-2015《水運工程結構耐久性設計標準》附錄中“H.4浸漬深度實驗——熱分解氣相色譜法”的要求開發設計，采用四爪卡盤夾持混凝土試樣，運用平磨邊輪和V型邊輪，打磨圓形試件側面，可獲得芯樣距離邊緣5mm的粉末，并隨深度增加，磨粉范圍減少。同時滿足標準中“H.5氯化物吸收量降低效果試驗”中的取粉要求。

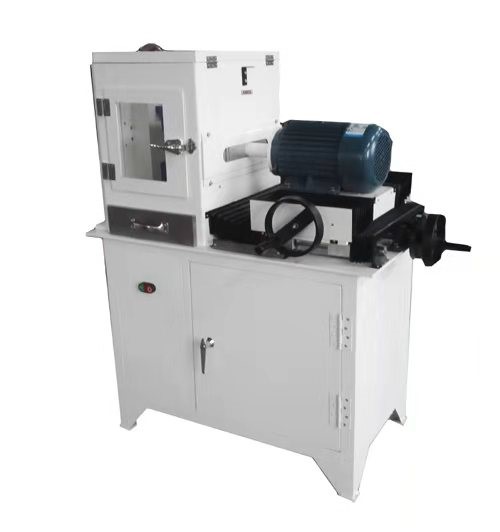

    適用于科研院校﹑水利工程、水電工程﹑港灣設施、地質礦產﹑交通路橋﹑建筑工程及第三方工程檢測公司等單位做混凝土硅烷浸漬深度試驗。該機由機座﹑磨削動力頭，夾持鉗活動支架等組成，整機操作方便，是打磨混凝土芯樣粉末收集的專用試驗設備。

符合標準：

       JTS 153-2015《水運工程結構耐久性設計標準》

    JTS/T 232-2019《水運工程材料試驗規程》

    JTJ 275-2000《海港工程混凝土結構表面涂層防腐技術規范》

    JTT 695-2007《混凝土橋梁結構表面涂層防腐技術規范》

    JTS 153-2015《水運工程結構耐久性設計標準》

主要性能特點

    該粉樣分層研磨機在多年的研發過程中，圍繞該產品應用不同開發了系列機型，經過反復改進，可靠性和實用性進一步加強，得到眾多用戶一致好評?？蓨A持固定不同規格、不同形狀的試件，可對試件上下調整；采用多片隨動密封機構構建密封箱體，改善工作環境，大大的降低了噪音，杜絕粉塵污染；采用接近開關等安全保護裝置保證了粉磨機的安全性，通過轉動刻度盤、刻度尺和指針系統保證打磨的精準控制。電機通過絲杠帶動可前后、左右移動，且與箱體分離。粉末樣品通過氣相色譜儀對混凝土粉末試樣進行各種分析，繪制隨深度變化的物質分布曲線，可獲得基于空間的連續序列圖像，通過圖像分析獲得混凝土三維信息。

    該設備具有兩大主要功能，一是沿試件深度分層打磨粉末，二是可打磨側面混凝土，滿足《水運工程結構耐久性設計標準（JTS153-2015）和JTJ275-2000《海港工程混凝土結構表面涂層防腐技術規范》（JTJ275-2000）中混凝土制樣和取粉的要求。

技術指標參數

1、磨削電機功率：1.5KW，轉速940 r/min

2、磨輪直徑：Φ125mm

3、磨削總行程：150mm

4、磨削進給量：1mm

5、可磨樣本規格：直徑Φ20～Φ120mm圓柱或蕞小邊長為120mm以下試塊

6、夾持系統夾持圓形試件偏心距誤差：1mm

7、顆粒力度范圍：1～100微米范圍，10微米為中心正態分布

8、設備尺寸：長1100mm，寬750mm，高1300mm

9、設備重量：290kg

10、帶過載過熱自動保護裝置

11、磨削形式：干磨

混凝土粉樣分層磨粉收集試驗機試驗方法：

1.采用直徑（100±5）mm、高低不低于45mm的混凝土試件，保持硅烷浸漬表面完整；

2.在混凝土粉樣分層研磨機上，按照與試件硅烷浸漬面平行的方向分層磨取混凝土粉樣，磨粉范圍第1層在試件中心至試件邊緣5mm以內的區域，并隨著磨粉深度的逐漸加大從中心起逐層減小磨粉范圍；

3.混凝土分層取樣少5層，分層厚度為1.0mm，用游標卡尺測量控制取樣分層厚度，每一層的干燥樣品質量不少于5g，并密封包裝編號；

4.將粉樣置于（40±5）℃的烘箱中洪至恒重，取出冷卻至室溫后，稱重；

5.放入熱裂解儀熱分解為等離子氣體，從設備直接讀取或稱重計算測試粉樣熱分解后損失質量；

6.將熱分解后的氣體送入氣相色譜儀測試，記錄色譜圖；

7.對色譜圖中的色譜峰面積積分，以面積歸一化法計算硅烷含量；

8.計算硅烷占粉樣的質量百分率；

粉樣中計算得到的硅烷質量百分率不少于0.1%時的大分層厚度，為該試樣的硅烷浸漬深度。
