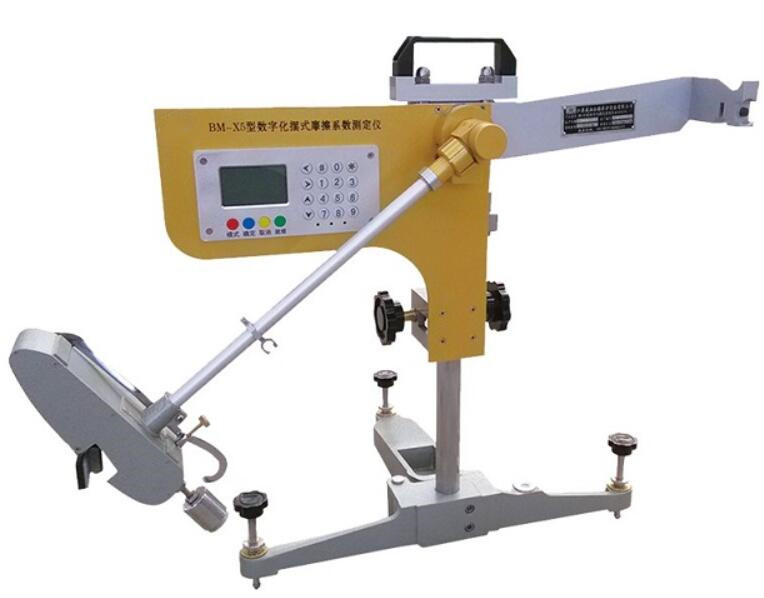

         BM-X5數字化擺式摩擦系數測定儀



            BM-X5數字化擺式摩擦系數測定儀






            產品說明





    適用范圍：



           本測定儀用于測定瀝青路面、機場跑道
    、標線或其他材料試件的抗滑值
    ，用以評定路面或路面材料在潮濕狀態下的抗滑能力。也可通過對典型路面摩擦系數的測定
    ，作為確定輪胎配方的依據之一。

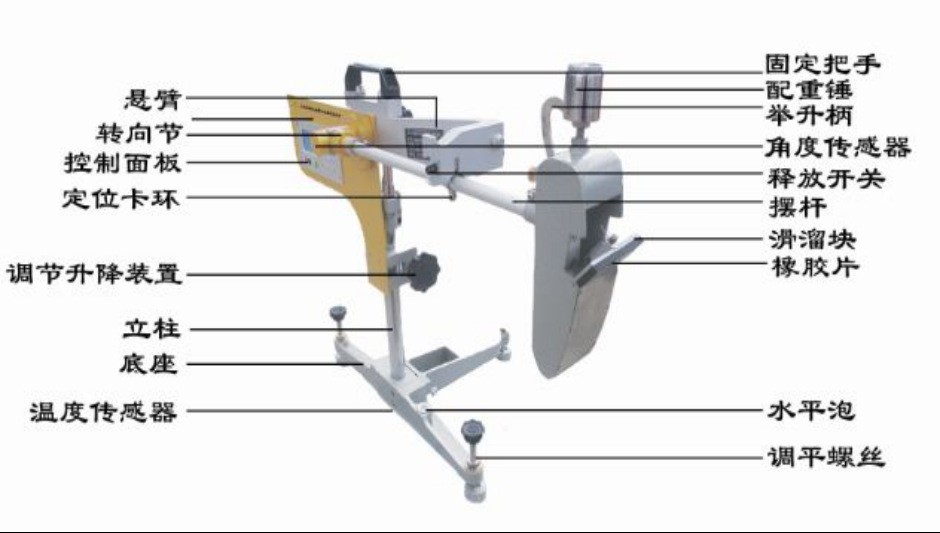

           擺式摩擦系數測定儀
    ，簡稱擺式儀
    ，是動力擺沖擊型儀器。它是根據“擺的位能損失等于安裝于擺臂末端橡膠片滑過路面時
    ，克服路面等磨擦所做的功”這一基本原理研制而成
    。



    符合標準：JT/T763-2017《擺式摩擦系數測定儀》行業標準



                     JJG（交通）053-2017《計量鑒定規程》



                     JTG 3450-2019《公路路基路面現場測試規程》



                     JTG 3432-2024《公路工程集料試驗規程》



    產品特點：



         1、 自帶液晶顯示功能
    ，可視化讀數
    ；



         2、 自帶角度傳感器自動檢測
      ；



         3
      、 自帶溫度傳感器，實時修正測量值
      ；



         4
      、 可設置千米樁、百米樁
      ；



         5
      、 可對測量數據進行存檔，并使用USB接口導出數據至電腦中
      ；



         6
      、 創新的外觀設計，攜帶方便
      。



    主要技術參數：



         1. 擺頭質量：1500±30G



             擺重心距：410±5mm（自擺動中心距離）



         2. 橡膠片對路面的正向靜壓力：2263G(22.2N)



         3. 橡膠片規格：76mm*25.4mm*6.35mm



         4. 橡膠片外邊緣距擺動中心距離：508mm



         5. 儀器總質量：約12kg



         6. 擺值精度1BPN
      ，擺值范圍0-150BPN



         7. 充電電源直流12V，500mA



         8. 溫度測量精度0.1℃
    ，測量范圍0-100℃



         9. 充滿電一次可連續工作35小時



       10. 3.3吋中文液晶屏
    ，工作狀態，擺值，溫度
    ，電池電壓及試驗次數等參數全部同時中文顯示
    。



    試驗步驟:



           選點在測試路段，在橫截面上測點應在車輪軌跡處
    ，且離路面邊緣應不小于1m
    。



           1）清潔路面，用掃帚或其他工具將測點打掃干凈
    。



           2）儀器調平
    ；



                  a、將儀器置于路面測點上
    ，并使擺的擺動方向與行車方向一致
    ；



                  b、轉動底座上的調平螺栓
    ，使水平泡居中
    。



           3）標定θ0



                  a、放松固緊把手
    ，轉動升降把手
    ，使擺升高并能自由擺動，然后旋緊固定把手
    ；



                  b
    、長按模式鍵3s,打開設備，按模式鍵選擇進入?yún)?shù)標定界面
    ，選擇θ0 =_____
    ，按就緒鍵釋放開關體。到左側最高點后用手接住擺
      。



                  c
      、重復b操作3次看其θ0 值不差過0.2后按確認鍵保存，返回進入測量模式



                  d
      、輸入千米樁百米樁（如測G2
      ，668Km+200處,輸入千米樁0668百米樁200）



                  e、調節滑動長度126mm.按標尺調節



                  f
      、灑水按就緒鍵進行測量
      ，測量后按確定鍵保存即可。



                      （BPN定義為摩擦系數的100倍）
