         GB/T11345-2013焊縫無損檢測 超聲檢測 技術
    、檢測等級和評價



            GB/T11345-2013焊縫無損檢測 超聲檢測 技術<div   id=、檢測等級和評價"  />







            產品說明











    國家標準GB/T 11345—2013《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》
    、GB/T 29711—2013 《焊縫無損檢測 超聲檢測 焊縫中的顯示特征》
    、GB/T 29712—2013《焊縫無損檢測 超聲檢測 驗收等 級》于2013年9月18日頒布
    、2014年6月1日實施
    。該系列標準為推薦性標準
    ，分別對應焊縫超聲檢測的技術方法 和檢測等級
    、顯示特征判定以及焊縫質量驗收三個方面
    ，代替GB/T 11345—1989標準
    。標準中明確給出設定參 考靈敏度的要求
    ，但沒有給出標準試塊圖紙
    ，因此各行業需根據使用不同
    ，依據標準設計了多種試塊
      ，為規范 試塊設計
      ，汲取各行業設計之優點最終設計出整套標準試塊
      。本套試塊為專利產品，本手冊僅供參考學習
      ，請 勿用于任何商業活動
      。



    依據標準內容要求試塊共分五大類
      ，共計28塊
      。(φ3mm橫孔靈敏度試塊
      、縱波靈敏度試塊
      、橫波靈敏度 試塊
      、槽型基準靈敏度試塊
      、串列式試塊
    。)























































    一、φ3mm橫孔靈敏度試塊







    該類試塊依據標準中技術1及附錄E的要求而設計
    ，該類試塊主要適用于標準技術1中橫波及縱波檢測以φ3mm橫孔為基準設定靈敏度，試塊依據檢測范圍的不同共設計五塊試塊
    ，試塊設計內容見下表。






















    序號












    試塊代號












    試塊名稱












    標準反射體












    檢測范圍
















    1












    SD-1












    φ3mm橫孔試塊












    φ3×40橫孔












    8≤t≤15
















    2












    SD-2












    φ3mm橫孔試塊












    φ3×40橫孔












    15
















    3












    SD-3












    φ3mm橫孔試塊












    φ3×40橫孔












    20
















    4












    SD-4












    φ3mm橫孔試塊












    φ3×40橫孔












    40
















    5












    SD-5












    φ3mm橫孔試塊












    φ3×40橫孔












    t>100















    山東瑞祥模具有限公司|試塊山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊











































































































    3
    、橫波靈敏度試塊

















    該類試塊依據標準中技術2的要求而設計
    ，該類試塊主要適用于標準技術2中橫波 檢測以平底孔為基準反射體
    ，制作縱波距離-增益-尺寸曲線(DGS)。試塊依據檢測 范圍
    、平底孔直徑及所用探頭角度的不同共設計四個系列十二塊試塊
    。



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊









































































































    4

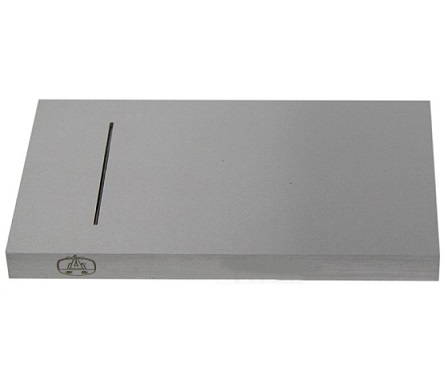

    、槽型基準靈敏度    試塊











    山東瑞祥模具有限公司|試塊


    該試塊依據標準中技術3要求而設 計
      ，該類試塊以寬度和深度均為1mm 的矩形槽作為基準反射體
      ，適用于斜探 頭(折射角度≥70°)檢測焊縫厚度為 8mm~15mm時靈敏度的設定。槽型靈 敏度試塊的設計內容見下表
      。


































    序號












    試塊 代號












    試塊 名稱












    標準反射體 (mm)












    檢測范圍 (mm)
















    1












    CX-I












    槽型基 準靈敏 度試塊












    1×1×40 矩形槽












    8≤t<15













































































































    5、串列式試塊

















    該試塊依據標準中技術4的要求而設計
      ，該試塊僅適用于斜探頭折射角為45°，采 用串列式檢測厚度≥15mm的焊縫時靈敏度的設定
      。串列式試塊的設計內容見下表
      。



    山東瑞祥模具有限公司|試塊









    山東瑞祥模具有限公司|試塊



    山東瑞祥模具有限公司|試塊
