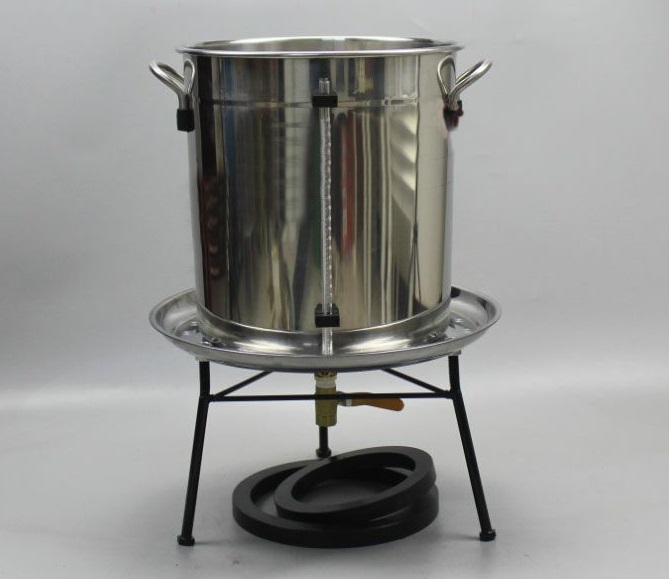

         SR-10-1993壓實度灌水法密度測定儀（儲水筒）



            SR-10-1993壓實度灌水法密度測定儀（儲水筒）






            產品說明





           適用于現場測定粗粒土和巨粒土密度的快速檢測，根據試筒中灌入水的體積
    ，計算出試筒內材料的比重
    ，從而計算出壓實度值。



           符合標準：JTG 3430-2020《公路土工試驗規程》



    技術參數：



         1
    、試筒直徑295mm
    ，試筒高度295mm



         2、最大盛水量20000ml



         3
    、精度±25ml



    一、實驗步驟



           1.在整平后的地表
    ，將座板固定
    。將聚乙烯塑料膜沿環套內壁及地表緊貼鋪好。記錄儲水桶初始水位高度
    ，注水入座板至剛滿不外溢為止
    。記錄儲水桶水位高度，計算座板部分地體積
    。



           2.內下挖至要求深度
    ，將落入坑內的試樣裝入盛土容器內，并測定含水量
    。



           3.修整坑壁
    ，將塑料薄膜沿坑底、坑壁緊密相貼地鋪好
    。



           4.記錄儲水筒內初始水位高度
    ，注水。當水面與環套的上邊緣齊平時關閉注水管
    ，持續3～5min記錄儲水筒內水位高度
    。



    二、計算細粒料與石料應分開測定含水量
    ，按下式求出整體含水量：ω＝ωfρf＋ωc（１－ρf）



           式中：ωf——細粒料部分的含水量
    ，％；



                     ωc——石料部分的含水量
    ，％
    ；



                      ρf——細粒料的干質量與全部材料干質量之比。



           細粒料與石塊的劃分以60mm粒徑為界
    。



           按下式計算座板部分的容積：



                      V1＝(h1－h(huán)2)Aw



           式中：V1——座板部分的容積
    ，cm3



                     Aw——儲水筒斷面積，cm2



                     h1——儲水筒內初始水位高度
    ，cm



                     h2——儲水筒內注水終了時水位高度
    ，cm





           按下式計算試坑容積：



                     V＝(H1－H2) Aw—V1



          式中：V——試坑容積
    ，cm3



                  H1——儲水筒內初始水位高度，cm



                  H2——儲水筒內注水終了時水位高度
    ，cm







           按下式計算濕密度：



                      ρd=mp/V



           式中：mp——取自試坑內的試樣質量
    ，g
