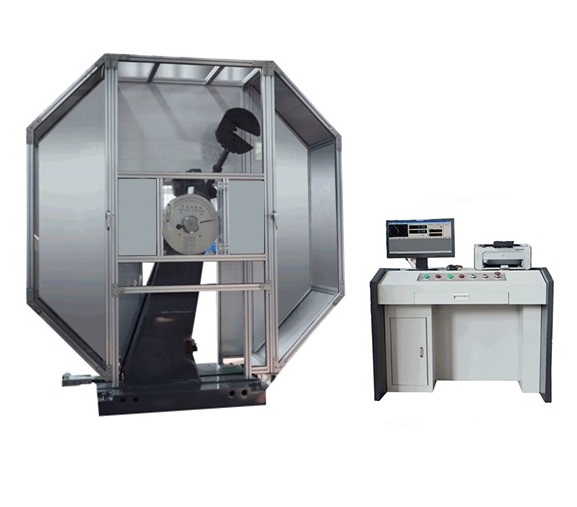

         JBW-450C 微機控制擺錘式?jīng)_擊試驗機



            JBW-450C 微機控制擺錘式?jīng)_擊試驗機






            產品說明





    主要技術參數：



    （一）主機與附具參數：









    項       目




    JBW-450C








    最大沖擊能量（J）




    450








    有效使用范圍




    20%-80%FS








    擺錘預揚角




    150°








    擺軸軸線至打擊中心的距離




    750mm









    （二）附具參數









    項    目




    JBW-450C








    擺錘錘重N




    321.5391








    擺錘力矩N·m




    241.1543








    沖擊速度




    5.24m/s








    砧座跨距




    40mm








    砧座圓角半徑




    R1-1.5mm








    砧座斜度角




    11°±1°








    沖擊刃角




    30°±1°








    沖擊刃曲率



    半徑




    2mm沖擊刃




    2mm-2.5mm








    8mm沖擊刃




    8mm±0.05mm








    8mm沖擊刃肩角半徑




    0.1mm-1mm








    8mm沖擊刃寬度




    4mm ±0.05mm








    沖擊刃寬度




    10mm-18mm








    沖擊刀厚度




    16mm








    滿足試樣規格




    10×10×55mm，10×7.5×55mm
    ，



    10×5×55mm
    ，10×2.5×55mm









    （三）測量參數：









    項       目




    JBW-450C








    角度測量方式




    光電編碼器








    角度準確度




    0.06°








    數顯角度分辨力




    0.015°








    數顯能量分辨力




    0.12J








    刻度盤最小分辨力




    ≥0.75J








    能量顯示方式




    刻度盤，微機









    （四）整機參數：









    項       目




    JBW-450C








    外形尺寸




    主機




    裝防護網2220×900 ×2220（長×寬×高）mm








    電氣柜




    960×620×830(長×寬×高）mm








    重量




    主機




    約1500kg








    電氣柜




    約100kg








    電機功率




    1.5kW








    供電電源




    三相五線制
    ，380V±10％
    ，50Hz








    使用環境




    無震動、無粉塵
    ；室溫（15-25℃）
    ；濕度<70%









    適用標準：



           GB/T 2611-2007 《試驗機  通用技術要求》



           JB/T 7406.1-1994 《試驗機術語  材料試驗機》



           GB/T 3808-2010《擺錘式?jīng)_擊試驗機的檢驗》



           GB/T 229-2007《金屬材料 夏比擺錘沖擊試驗方法》



           JJG 145-2007《擺錘式?jīng)_擊試驗機》



           ISO 148:1998《Metallic materials-Charpy pendulum impact test》



           ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》



           GB/T 18658-2002《擺錘式?jīng)_擊試驗機檢驗用夏比V型缺口標準試樣》



           JB/T 6147-2007 《試驗機包裝、包裝標志
    、儲運技術要求》



    五
    、功能與用途：



         1、該系列沖擊試驗機為高剛度主機
    、微機控制
    、自動測量記錄的試驗機，是目前國高技術水平的擺錘式?jīng)_擊試驗機
    。



         2
    、根據ISO 148:1998、GB/T 3808-2010《擺錘式?jīng)_擊試驗機的檢驗》等設計與制造
    。完全滿足國內和國際金屬材料沖擊試驗標準的要求
    。



         3、通過了國內外各種標準沖擊試樣的檢驗驗證
    ，參加并通過了沖擊試驗的國際比對試驗
    ，獲得了歐盟CE認證，通過了國家試驗機質量監督檢驗中心的檢驗認證
    ，通過了山東省計量科學研究院的檢驗
    。



         4、功能強大
    ，穩定可靠
    ，測試精確
    ，操作方便。是測試金屬材料在動負荷下抗沖擊性能
    、判斷材料韌脆性的理想試驗設備
    。



         5、可廣泛適用于科研院所
    、檢測機構
    、大專院校、航空航天
    、軍工
    、冶金、機械制造
    、壓力容器
    、船舶、車輛
    、橋梁
    、風電等各行業進行精密性的材料研究、材料分析
    、材料開發
    、材料選擇、工藝改進和質量控制
    。



         6
    、也是目前我公司生產的拳頭產品，是市場銷售的主流機型
    。已累計生產銷售1000多臺
    ，經過了大量的實用性檢驗和持續的改進完善，技術和工藝成熟
    ，可靠性高
    ，故障率低，深受市場和用戶的好評與歡迎
    。



    技術特點與優勢：



         1．主機機架與底座一體化設計
    、整體鑄造加工，克服了機身機座分體連接處的薄弱環節
    ，整體剛性和穩定性大大提高
    ，提高了試驗的穩定性。機體吸收能量小
    ，測量結果更接近于試樣真實吸收功
    。更適合高能量沖擊；



         2．一體化的構造，避免了分體式結構機架底座連接裝配的誤差
    ；



         3．主機采用高剛度設計
    ，每個受力部件經有限元分析、設計
    ，經過精密加工與測試
    ；



         4．加工中心一次性加工前后軸承孔和砧座安裝位等，確保前后軸承孔對稱
    ，確保擺軸軸線到打擊點的距離準確
    ；



         5．雙支承機架結構
    ，擺錘主軸采用簡支梁支承
    ，載荷分布合理，降低沖擊時擺錘的側向顫動
    ；



         6．?dāng)[軸前后軸承受力均衡
    ，減小了摩擦，也降低對軸承的沖擊破壞
    ；



         7．進口高精度軸承
    ，摩擦小，抗沖擊
    ，壽命長
    ；



         8．?dāng)[桿為厚壁無縫管，剛度高
    、不變形
    ，降低能量的吸收；



         9．?dāng)[錘圓形錘體三維軟件精確設計
    ，重心精準
    ；圓形結構，有效降低沖擊時的空氣阻力能量損失
    ；



       10．特種材料制作沖擊刀刃
    ，高硬度，變形小
    ，抗沖擊
    ；



       11．配置2mm、8mm兩種規格沖擊刀刃
      ，采取螺釘壓緊式固定沖擊刀刃
      ，更換簡單方便；



       12．特種材料和特殊工藝加工試樣砧座（試樣支承鉗口）
    ，確保刃角堅固圓潤
    ，平面和圓弧切線過渡，抗沖擊耐磨損；



       13．采用雙級減速電機為提錘動力
    ，力矩大
    ，不滑移，噪音小
    。減速電機引進德國技術制造
    ，性能可靠經久耐用；



       14．采用引進國外先進技術生產的電磁離合器
    ，吸合
    、分離迅速，不滑移
    ；



       15．掛擺由計算機按預設角度控制
    ，定位準確，永不改變
    ，保證初始沖擊能量恒定不變
    ；



       16．掛擺裝置采用液壓緩沖機構（專利技術），掛擺平穩無抖動
    ，避免對掛脫擺機構的沖擊及損傷
    ；



       17．電氣驅動脫擺沖擊，干凈利索
    ，確保初始沖擊能量和初始速度不受影響
    ；



       18．沖擊完成后，利用剩余能量自動再次掛擺
    ，做好下次沖擊準備
    ，提高了工作效率；



       19．可通過更換擺錘調整初始能量級別
    ，擴展使用范圍
    ；



       20． 可以通過微機界面操作，也可以通過觸摸屏操作
    ；



       21．通過高精度光電編碼器精確測試角度
    ，計算機計算沖擊吸收能量，大大提高了沖擊能量的測試精度
      ；



       22．兩種能量顯示方式：刻度盤和微機顯示
      ，結果可以相互比對；



       23．軟件設計有自動標定功能
      ，可以測試摩擦能量損失和空氣阻力能量損失
      ；



       24．配置試樣自動輸出機構。沖擊完成后
      ，根據預設判據
      ，測控系統可以自動判斷是否合格
      ，并自動分別揀出；



       25．獨立的電器控制柜
      ，強弱電完全隔離
      ，降低干擾；



       26．設有安全銷
      ，擺錘升到預定位置后安全銷自動彈出
      ，防止擺錘意外下落造成事故；



       27．整機配備分體組合式可開啟全封閉防護罩
      ，鋁合金鋼化玻璃結構
      ，安全、美觀
      ；設置了門禁開關
      ，只有把門關好才能進行沖擊，起到安全作用
    ；



       28．參加了2013年度沖擊試驗的國際比對
    ，取得優異結果
    ；



       29．通過美國NIST標準沖擊試樣檢測
    。
