         SRHS-0574水泥混凝土收縮試驗儀



            SRHS-0574水泥混凝土收縮試驗儀






            產品說明





    一、產品簡介

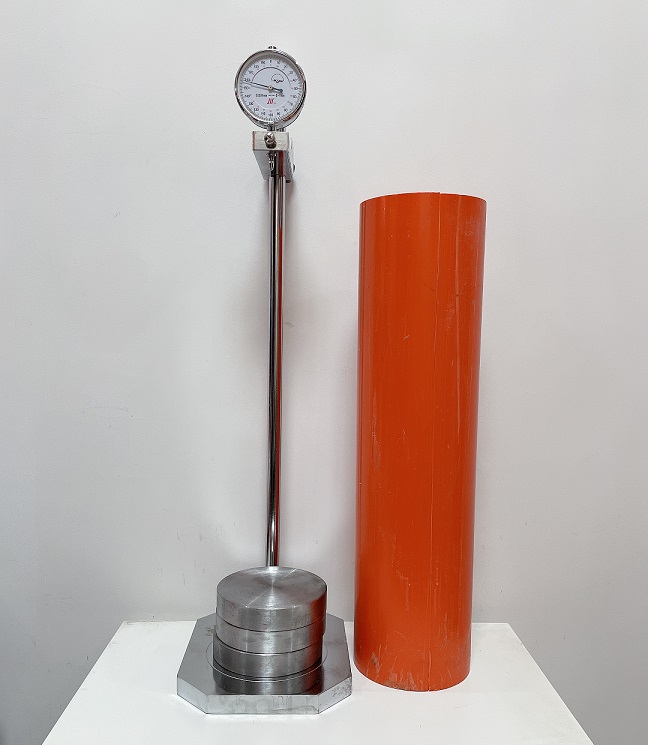

        本試驗儀用于測定水泥混凝土軸向長度變形
      。適用于不同水泥混凝土自收縮和干燥收縮的試驗
      ，本方法規定集料粒徑不大于31.5mm。符合JTG3420-2020《公路工程水泥及水泥混凝土試驗規程》中T 0574- -2020水泥混凝土收縮試驗方法(接觸法)的要求
      。



    二
      、主要技術參數



        1、鐵架高度520mm



        2
    、底座尺寸: 170×150mm



        3
    、試模內尺寸：Φ100×420mm  試模材質：聚乙烯（PVC），延軸方向切開一條通透縫
    ，可撐開成U型
    。



        4、鋼板：Φ100mm
    ，厚度20mm



        5
    、千分表：分度值0.001mm（成量）



    三、使用方法



        1
    、試模制備
    。將一側預先切開的Φ100mm×420mm 的 PVC 管材，內側壁均勻涂抹潤滑油
    ，并將直徑為Φ100mm
    、厚度為20mm 的平整鋼板作為底座裝入試模，用膠帶將切口與底座黏結密封為一整體
    ，并用保鮮膜將除頂口外的整個模具密封包裹
    ，以防水分和漿體流出。



        2
    、水泥
    、集料、水等原材料放置溫度為20℃±2℃環境下24h后
    ，方可拌和成型試件
    。



        3、收縮試驗以三個試件為一組
    ?div   id="4qifd00"   class="flower right">
    ；炷恋陌韬?div   id="4qifd00"   class="flower right">
    、成型按照T 0551中圓柱體試件的規定進行。



        4
    、試件成型后
    ，表面抹平，用保鮮膜密封（自收縮）
    。



        5
    、將試模平穩地移入收縮室，豎直放置在用泡沫板材減振的鐵架上
      ，試件頂端保鮮膜放上20mm×20mm的玻璃片
    ，千分表側頭與玻璃片相接觸，用鐵架臺固定千分表
    。



        6
    、千分表安裝完以后，即可開始記錄收縮值
    。成型后
    ，前8h每隔30min 記錄1次，di一次測量值記為La0
    ，精確至0.001mm
    ；8h后每隔1h記錄1次，成型1d后每2h記錄1次
    ，成型2d后每4h記錄1次
    ，記錄直到3d為止，最后一次測量值記為Lat
    ，精確至0.001mm
    。



        7、自收縮測試完畢后
    ，除去試件表面的PVC管材
    、保鮮塑料薄膜，用鋼尺測量試件的初始長度
    ，初始長度應重復測定三次
    ，取算術平均值作為基準長度的測定值Dd0 ，精確至1mm
    。裝上玻璃片和千分表
    ，開始測試干燥收縮率，每天記錄千分表讀數一次
    ，直到試驗齡期為止
    。



        8、測試過程中，收縮室溫度和濕度始終保持在20℃±2℃和60%±5%
    ，收縮室要求盡可能無過大振動和風或氣流流動，不能碰撞表架及表?xiàng)U
    ，否則影響試驗準確性
    。



        9、每次讀數應重復三次
    。



    四
    、維護保養



        使用過程中請檢查各個螺絲是否堅固。使用完畢后請將測試儀擦拭干凈并置于陰影干燥處存放
    。
