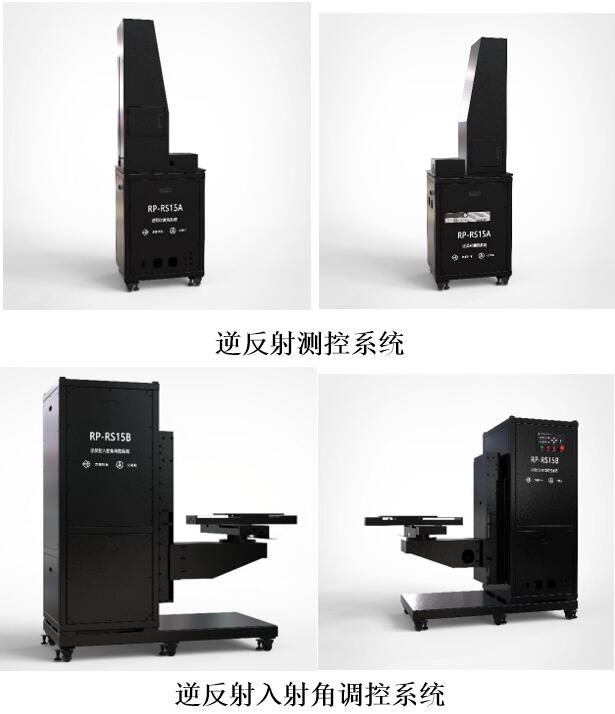

RP-RS逆反射測量標準裝置 RP-RSC逆反射色測量系統
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品說明 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
“絕對法”逆反射材料的測試系統，可用于測量逆反射材料的光度性能和色度性能，支持的逆反射材料包括：道路標線、反光膜 ● 具有計量級別測量精度 ● 專為交通行業逆反射材料的光度和色度性能測試定制 ● 光源壽命大于500小時 ● 高照度投射光源，確保低逆反射值時測量穩定 ● 采用進口定制高精度光纖測色傳感器，波長準確度超高，色品坐標精度高 ● 獨立的軟件系統，可在任意電腦上安裝，可遠程操控軟件系統 ● 內置交安工程測試全部參數和流程，可實現自動化測試 ● 可單獨編輯入射角和觀測角，方便用于科研研究工作 ● 觀測角定位精度±0.002°，符合國內外標準要求 ● 測量距離15m到30m可調，多點支撐轉臺、穩定性更高 JJF 1796-2020《逆反射標準器校準規范》 JJF 1809-2020 《逆反射測量?jī)x校準規范》 GB/T 26377-2010 《逆反射測量?jī)x》 GB/T 16311-202X《道路交通標線質量要求和檢測方法》（修訂中） GB/T 24970-2020 《輪廓標》 GBT 24725-2009 《突起路標》 GB/T 18833--2012《道路交通反光膜》 GB/T 3979-2008 《物體色的測量方法》 GB 11564-2008《機動車回復反射器》 GB 19151-2003《機動車用三角警告牌》 JT/T690—202X《逆反射體光度性能測試方法》（修訂中） 技術參數： 測試距離 15m/30m兩種 光源 投射式標準A光源，光源相關色溫2856K±50K 照度范圍 1～20 lx 可調 光斑尺寸 φ100～φ600mm連續可調 光源出光直徑 φ＜50mm 光斑照度不均勻性 ＜2% 測量范圍 逆反射亮度系數： 不小于0.1～4000mcd/(m2·lx) 逆反射系數：不小于0.1～4000cd/（lx·m2） 發光強度系數：不小于0.1～4000mcd/lx 觀測角 0.2°～2°連續可調 觀測角精度 ±0.002° 入射角 -180°～180°連續可調 入射角（轉角）精度 ±0.01° 轉臺中心高度 1100mm 平臺垂直升降范圍 0～200mm 平臺垂直高度調整精度 0.05mm 平臺水平調整范圍 X軸：±150mm Y軸：±150mm 水平調整精度 X軸：0.05mm Y軸：0.05mm 激光對準 雙激光對準系統 探測器 TDI線陣CCD TEC恒溫控制，制冷溫度：0℃，穩定度：0.05℃ 積分時間 9.7ms～120s 光柵 消二級衍射鍍膜BB光柵 狹縫寬度 100um CCD像素 2048*64 波長范圍 380-780 nm，波長分辨率：±0.2nm 光譜分辨率 2.5nm 色品坐標 色品坐標精度：±0.0003 色品坐標重復性：±0.0002x，±0.0002y 光譜儀 AvaSpec-ULS2048x64TEC-EVO 靈敏度 218,000（單位：計數/微瓦每毫秒積分時間） 波長分辨率 ±0.2nm 信噪比 550:1 光度量 光度精度：± 0.3% 光度重復性：±0.2% AD轉換器 16 bit, 6 MHz 接口 USB 2.0 高速, 480Mbps / 千兆以太網 1 Gbps 鍍膜處理 消二級衍射鍍膜 CCD制冷 TEC恒溫控制 光纖 600um芯徑，2m長 RP-RS逆反射測量標準裝置 標準A光源系統 1 精密程控直流電源 1 精密微弱光接收器 1 五軸觀測角調整結構 1 高精密多軸運動控制器 1 激光定位裝置 2 光度性能分析軟件 1 計算機 1 RP-RSC逆反射色測量系統（與逆反射測量標準裝置配套使用） 光譜光度計 1 色度性能分析軟件 1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
