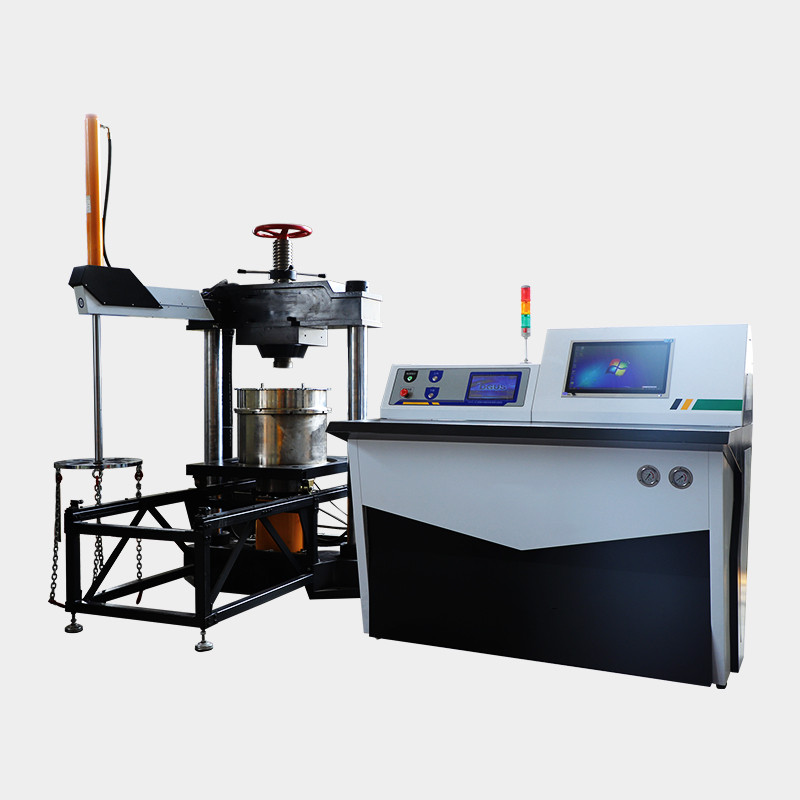

         SRYS-50型粗粒土壓縮（固結）試驗機



            SRYS-50型粗粒土壓縮（固結）試驗機






            產品說明





    產品簡介：







          本儀器適用于測定zui大粒徑為80mm
    、應力水平為3.5MPa
    、總荷載為700KN的粗粒土變形和壓力的關系，變形與時間關系以便計算粗粒土的單位沉降量
    、壓縮系數
    、壓縮指數、回彈指數
    、體積壓縮系數
    、壓縮模量、固結系數及先期固結壓力等
    。儀器采用浮環式試樣筒
    ，金屬反力框架，液壓油缸加載
    ，zhuan用電液比例伺服閥穩定固結壓力
    ，高jing度電阻尺測量固結沉降量，輪輻式荷重傳感器測量固結壓力
    ，所有數據全部采用計算機自動實時采集
    ，試驗軟件可以完成固結，固結回彈試驗自動控制
      ，數據計算
      ，曲線顯示以及符合標準的試驗報表輸出。儀器有關技術參數符合國家標準GB/T 50123-2019《土工試驗方法標準》
      、DL5356-2006《水利水電工程粗粒土試驗規程》
      。







    產品特點：



    1、免下沉一體機身
      ，無需預置地基
      ，也無需挖坑預埋。



    2
      、高品質的徑向柱塞伺服泵
      、比例數字閥雙重控制，穩壓狀態無噪音
      。



    3
      、液壓系統帶有冷卻裝置，有效降低長時間工作時油溫過高
      。



    4
      、自帶試模移動導軌和定位裝置，方便用戶安裝試模和定位，
      。



    5
      、自帶搖臂式試模液壓提升裝置，實現試桶從主機與小車之間上下快速轉移
      。



    6
      、通過手動絲杠調節的試驗空間，可選裝其他尺寸的試模套件
      。



    7
      、獨立的伺服測控柜，帶有獨立的10寸觸摸屏和19寸工業嵌入式工業平板電腦
    。



    8
    、具有數據監視和相關的緊急事件報警功能。



    9
    、自主研發的粗粒土力學系列PC版試驗軟件
    ，可完成試驗，繪圖
    ，數值分析
    ，全自動報表功能。



    10
    、支持固結與回彈試驗
    ，一機多用。







    產品參數：



    1
    、電 源 電 壓：AC 380V 三相四線,50Hz



    2
    、總 功 率：3.3 kW



    3、軸 向 壓力： 700kN（1000kN兩個型號可選）
    ，jing度：0.5%



    4
    、軸 向 行 程：125mm



    5、油 缸 直 徑：φ250mm



    6
    、zui大工作壓強 ：14.2MPa（@700kN）



    7
    、穩 壓 jing 度：±0.5％F.S



    8、試 件 尺 寸：φ504.6×300mm(標配) φ300mm(選配)  φ600mm(選配)



    9
    、試件容器面積：2000cm²(標配φ504.6mm)



    10
    、zui 大 應 力：3.5MPa



    11、位 移 量 程：0～50mm（2支位移傳感器）
    ，分辨率：0.001mm
    ，jing度：0.01mm



    12、輔助提升裝置：zui大提升質量：500kg



    13
    、主 機 尺 寸：(長寬高)1850*1250*2140mm



    14
      、主控柜尺寸：(長寬高)1660*1150*1680mm



    15
      、整機占地面積：8m²



    16、總質量：2000kg
