         SRSZ-30A型粗粒土三軸剪切試驗機

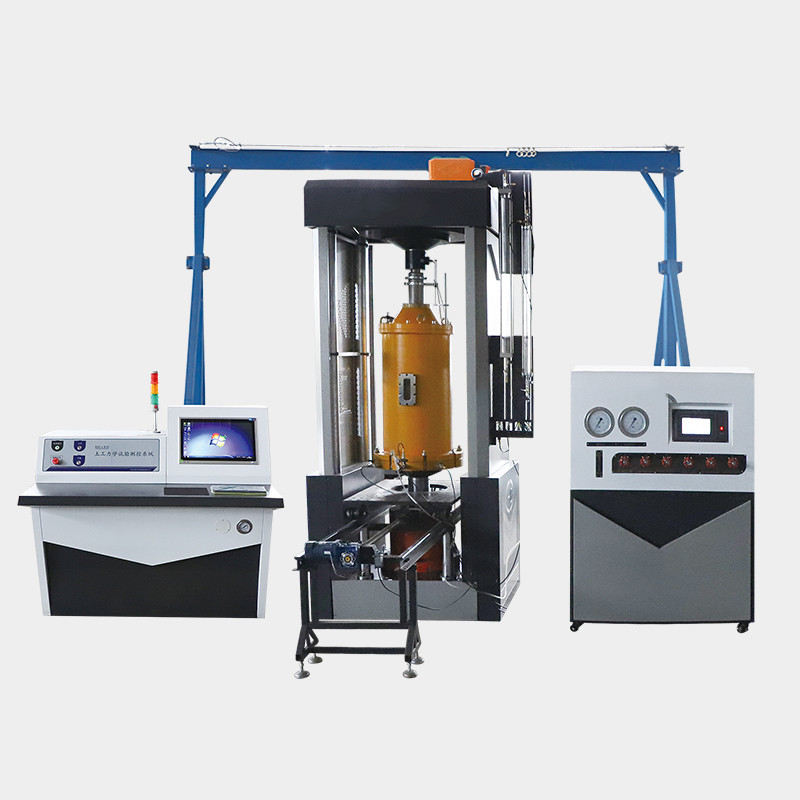

            SRSZ-30A型粗粒土三軸剪切試驗機






            產品說明





    產品簡介：



          本儀器適用于測定zui大粒徑不大于60mm的粗顆粒土。根據粗粒土的性質
    、工程情況和不同的排水條件
    ，用于不固結不排水剪（UU）、固結不排水剪（CU）
    、固結排水剪（CD）等三種實驗
    ，產品符合GB/T 50123-2019《土工試驗方法標準》、DL/T5356《水電水利工程粗粒土試驗規程》
    。







    產品特點：



    1.獨立的伺服測控柜
    ，帶有10寸觸摸屏和19寸嵌入式工業平板電腦。



    2.自主研發粗粒土力學系列PC版試驗軟件
    ，可完成試驗
    、繪圖、數值分析
    、報表等功能
    。



    3.伺服泵、比例數字閥雙重控制
    ，穩壓狀態無噪音
    。



    4.自帶試模移動導軌和電動控制系統，實現試模自動移入移出
    。



    5.標配試模提升裝置（可水平移動的微型吊車）
    。



    6.活塞式圍壓和反壓加載系統，無需外置高壓氣源
    。



    7.帶有透明觀察窗的壓力室（獨有）
    。







    技術參數：



    1、試件尺寸：φ300x600mm



    2
    、載荷架形式：四立柱



    3
    、zui大軸向載荷：1500kN



    4、zui大軸向行程：300mm



    5
    、軸向變形速率：0. 2~30mm/min



    6
    、軸向油缸直徑：φ360mm



    7、周圍壓力: 3. 0MPa(水穩定施加)



    8
    、孔隙壓力：-0.1MPa～3.0MPa



    9
    、反壓力：0～3MPa



    10、穩壓誤差：±1％ F.S



    11
    、位移傳感器：量程0～150mm（分辨率：0.01mm）



    12
    、壓力傳感器量程：0～1500kN（分辨率0.1kN）



    13
    、體變管容積：2000ml（體變分辨率：10ml）



    14、液壓系統使用油液：冬季N32號, 夏季用N46號抗磨液壓油



    15
    、使用電源: AC380V, 50Hz（總功率≤6kW）



    16
    、主機尺寸: (長寬高) 1100 X1340 X3100mm



    17、圍壓控制柜：(長寬高) 1068*652*1600mm



    18
    、主機控制柜：(長寬高)1660*1150*1680m



    19
    、占地面積：15m²



    20、主機總重量：6.0T
