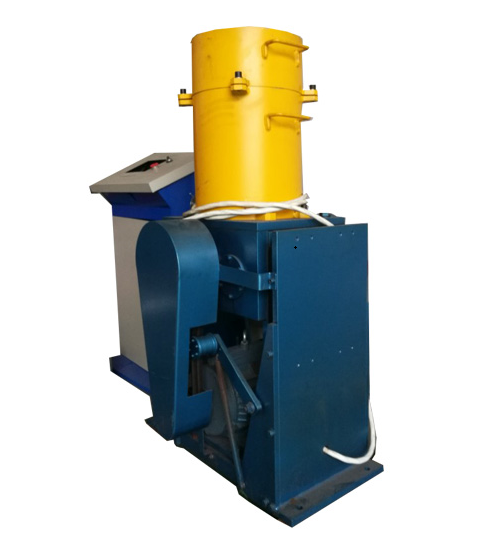

         XD-301A變頻式粗粒土相對密度試驗儀



            XD-301A變頻式粗粒土相對密度試驗儀






            產品說明





    簡  介



    變頻式粗粒土相對密度試驗機符合中華人民共和國國家標準GB/T 50123-2019《土工試驗規程》。用于測定Z大粒徑為60mm能自由排水的粗顆粒土Z大干密度
    。



    根據《土工試驗規程》要求，本機配備Φ300×340mm試樣筒
    ，試樣筒安裝在振動臺上面
    ，試驗樣品置于試樣筒中
    ，試樣表面放置加重蓋板，加重蓋板上面放置蓋重體
    ，試樣筒上面安裝導向護筒
    ，主要用于保持蓋重物能垂直壓實試樣，并給以試樣一個均衡的壓強（14kPa）
    。而振動臺總成采用機械傳動方式，雙偏心輪激振
    。數字式變頻調速控制器控制變頻調速電動機
    ，調整改變頻率、轉速?gòu)亩淖冋穹?div   id="d48novz"   class="flower left">。輸出的原?dòng)力經三角皮帶和振動變速齒輪箱組成的傳動鏈
    ，帶動雙偏心輪轉動，產生振動力
    。改變變頻電機頻率即可改變振動臺振幅。利用專用橡膠墊減振器減振
    ，盡可能減少主機產生的振動傳到地基基礎上
    。控制和測量系統采用交流數字式變頻控制器
    ，主要用于控制變頻調速電動機運行
    ，通過改變振動頻率來改變振動幅度，在數字式變頻控制器上時實顯示振動頻率
    。振動測量?jī)x用于測量并顯示振動幅值
    。







    主要技術指標



    1
    、試樣尺寸：Φ300×340mm
    ，體積24033cm3



    2、試料容量：0～50Kg



    3
    、蓋重物總重：97Kg(含加重蓋板)



    4
    、蓋重物壓力：14kPa



    5、振動頻率：40～60Hz連續可調



    6
    、振動幅值：0～2mm 無級調整



    7、使用電源：AC380V
    ，50Hz



    8
    、總 功 率：5KW



    9、安轉占地面積：5m2
