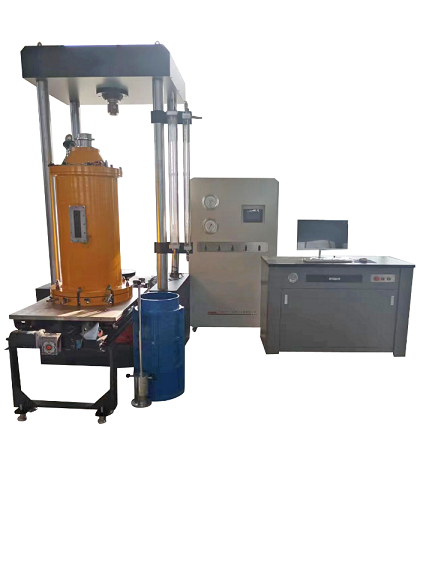

SDSS-30粗粒土三軸剪切試驗儀
|
| 產品說明 |
一 SDSS-30型粗粒土三軸剪切試驗機根據GB/T50123-129《土工試驗方法標準》設計制造，各項性能參數完全符合相關規范要求 1.1主要技術參數及規格 1.試樣尺寸：∅300*600（mm） 2.軸向荷載：0-1500KN 3.工作臺行程：0-300mm 4.剪切速率：0.6-6mm/min 5.周圍壓力：0-3Mpa 6.反壓力：0-3Mpa 7.孔隙壓力：0-3Mpa 8.電源：220V,50HZ 9.功率：2KW 10.主機外形尺寸：（1300*1000*2800）mm 11.主機重量：5.8T 1.2性能及特點 1.儀器測控系統核心控制系統采用高速32位ARM微控制器，超高速的采樣以及運算能力保證試驗過程各項數據的精準采集及顯示 2.測控系統操作界面采用了集成了觸控的工業平板電腦 3.軸向加載系統由交流伺服油源驅動 4.整個系統無需外界空氣壓縮機等任何壓力源，自身實現液壓控制，圍壓產生和控制，性能穩定，滿足各種三軸試驗的需求。 5.壓力室安裝加載裝置上時，配備了電動升降移動架和壓力室進出電動裝置，大大提高了工作效率。 1.3試驗機主要工作原理 1.三軸試驗時，將制備好的試樣用橡膠膜包裹好，放入壓力室，然后根據試驗要求通過圍壓系統和反壓系統進行加壓控制，加載系統的工作臺以要求的剪切速率上升剪切，直至土樣破壞。試驗過程中，通過壓力傳感器和0-150mm的位移傳感器獲得相關試驗數據，用于后期數據處理。 2.圍壓、反壓的控制方式是以水為介質，通過調壓筒的活塞前進或后退對水壓縮獲得所需的壓力。 3.試驗中，土樣的體積變化由體變管或量水管測量 二 試驗機拆箱后，按照說明書的裝箱單清點測控柜 1.軸向加壓系統 1.將加載裝置于平整 2.郵箱內需要加186L液壓油，液壓油規格，當環境溫度＜25℃時，用N46#。 3.安裝上三個壓力室進出裝置的支架，并把兩個導軌安裝到支架上面。 4.把進出裝置安裝到導軌上面。 5.壓力室的裝卸需要通過電動升降移動架把壓力室吊到壓力室進出裝置上面，使壓力室底部的止口與壓力室進出裝置的止口相吻合。 6.操作電腦上的按鍵使其自動進到加載裝置的中心位置。 7.實驗做完后卸掉壓力室其過程反之。 |
