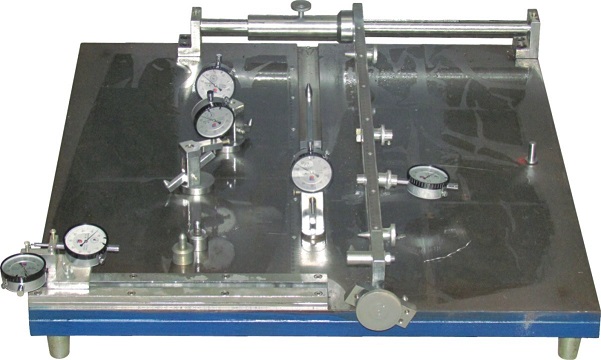

         ZCY陶瓷磚平整度
    、直角度、邊直度綜合測定儀



            ZCY陶瓷磚平整度<div   id=、直角度
    、邊直度綜合測定儀"  />






            產品說明





    一、概述



           該儀器適用于測定各種墻面磚
    、地面磚尺寸及形狀特性之儀器
    ，其所測參數包括面磚的邊直度
    、直角度、邊長度
    、平整度（中心彎曲度
    、邊彎曲度、翹曲度）等幾項指標
    。本產品符合GB/T3810.2-2016以及ISO 10545-2-1995《陶瓷磚－尺寸和表面質量的檢驗》的要求
    。



    二、主要技術參數



           1
    、測量精度:±0.1mm



           2
    、測量范圍：60×60～600×600 ，60×60～800×800
    ，60×60～1000×1000mm用戶自選
    ；



           3、標準板客戶選購（選購件）



           4
    、根據用戶要求可選用數顯表
    、微型打印，也可采用計算機處理系統
    。



    三
    、原理及結構



           本儀器由支承平板、可移動的左支座和右支座組成一個直角坐標系
    。在平板上有三個等高支承銷與陶瓷面磚類似外形和具有理想尺寸的標準板進行探測
    ，并將儀表值調整至適當位置，并記下該示值
    。然后
    ，以被測陶瓷面磚取代標準板，在不移動測量點的情況下
    ，分別測出六項指標參數
    。左、右支座及中心測量支座可在平板上作平行移動
    ，組成不同位置的空間座標
    ，以適應不同規格尺寸陶瓷面磚的測定。



           儀器配置：含ZCY測試主機壹臺
    ，百分表六個
    ，另標準板為選配項。
